德州仪器 (TI) 的示波器解决方案

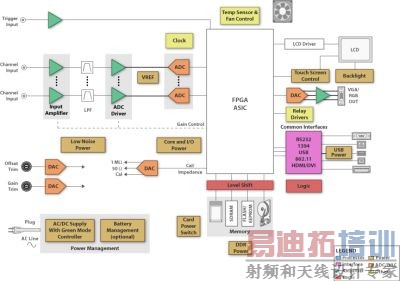

方框图

设计注意事项
典型示波器的一些主要功能块包括信号采集和处理、显示屏和触摸屏控制以及电源和电池管理。采集进程可以被分为三个部分：采集、构建和校准/处理。当功能范围为显示实时数据，或是采样和处理时，信号链的位处理能力也有所不同。同样重要的还有建立时间、漂移和信号链的非线性度。

高速双极性放大器能在低功耗情况下高速运行。优异的功率增益提供了最低静态功耗上极高的输出功率与全功率带宽。精密双极性放大器减少了与偏移电压相关的错误。这些放大器具有低偏移电压和温度漂移、高开环增益以及共模抑制。当源阻抗低，并且电压误差、偏移电压和漂移对确保准确度而言异常重要时，精密双极性运算放大器是理想选择。低 IB FET 放大器是输入阻抗极高时的完美选择。需要低电流误差时，FET 放大器提供了极低的输入偏置电流、低偏移电流和高输入阻抗。介质隔离 FET (Difet) 放大器通过消除结隔离进程中出现的基板结二极管实现了超低输入漏电放大器的设计。这将实现高精度、低噪声的运算放大器。Difet 进程还尽量减小寄生电容与输出晶体管饱和效果，从而提高了带宽、拓宽了输出摆幅。TI 系列中多款高速低噪声放大器和数据转换器是此应用的理想选择。并且还有一系列用于设计的各个方面的时钟解决方案。

显示器的可视性非常重要，部分采用背景照明解决方案实现。电感或充电泵拓扑为背景照明提供了宽输入电压范围。自从传统控制被移除，并由菜单型功能选择控制取代后，触摸屏控制 (TSC) 便成为让电子产品易于操作和体型小巧的关键。TSC 解决方案的静电放电 (ESD) 处理功能也同样重要。如果 TSC 电路无法从 ESD 点击中散发能量，则能量将被传输至中央微控制器/DSP，并引起损坏。

使用具有集成开关的电感切换转换器促成了超高转换效率和超小体积解决方案。TI 的低功耗 DC/DC 转换器 (TPS6xxxx) 系列和 SWIFT (TPS54xxx) 负载点降压 DC/DC 转换器效率可高达 97%。同步整流不仅替换了外部肖特基整流器二极管的使用，还提高了多达 10% 的转换器效率。Fusion Digital Power 产品：功率驱动器 (UCD7K) 和数字 PWM 控制器 (UCD9K) 非常适合于需要可配置性、通信、诊断和自适应解决方案的应用。它们包含从 AC 线路到负载点的隔离和非隔离式解决方案，涵盖不间断电源 (UPS)、服务器、电信和数据通信应用。
