SCOUT实现PXI的高性能、短线海量互连

The Challenge:

在基于PXI的ATE系统上提出模块化系统的互连解决方案，将PXI设备配置的性能及模块化潜力最大化。

The Solution:

通过MAC Panel公司的SCOUT提供PCB、挠性电路或短线连接性等选项。在110mm的最大线长下，SCOUT能够确保统一、可靠的高性能连接性，避免传统海量互连设计中常见的电缆管理问题。

"PXI平台增强了系统的模块化及可重配置性，更易满足进一步需求。很重要的一点是，PXI平台允许测试系统配置适当的设备以满足其特定需求。"

用户作为全球主要医疗设备制造商，希望开发一种基于PXI 构架的全新测试系统平台。过去他们采用VXI 仪器，通过MAC Panel 公司的海量互连方式构建系统。这种方式的优点是能够达到并保持更高的信号完整性，同时极大地降低了系统导线成本

PXI平台增强了系统的模块化及可重配置性，更易满足进一步需求。同时，由于最终系统将在全球发布，很重要的一点是，PXI 平台允许测试系统配置适当的设备以满足其特定需求。

测试系统在配置上选择基于NI 的各类通用PXI 仪器及开关；海量互连则由MAC Panel Company 公司的SCOUT 系统实现。

MAC Panel公司全新的SCOUT系统是可配置海量互连系统，为基于PXI 的测试系统提供PCB 或短线互连。

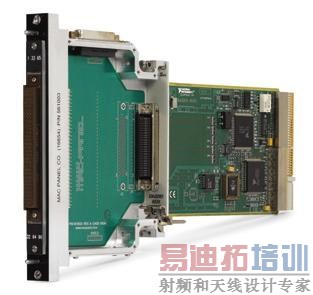

每个PXI 设备通过直连套件（DAK）适配器与接收机连接器模块连接，提供PXI 设备与SCOUT 接收机间的直接连通性。所有设备能从接收机前端方便地安装和移除，不会干扰系统线路。DAK适配器采用标准MAC Panel L2000系列连接器模块，提供各种连接类型：如信号、功率、同轴电缆、射频、混合方式等连接。PXI 设备同接收机模块的连接采用PCB 或挠性电路，提供适合的连接性同时降低导线成本。当确定一种连线方案后，DAK适配器除了能够提供传统铰链海量互连接收机设计，还能提供短线方式。

SCOUT海量互连系统能够发挥高密度PXI开关模块的最大优势。在PXI 设备与SCOUT 接收机之间采用PCB、挠性电路及短线连接技术，可以达到前所未有的导线密度，同时避免传统ATE系统布线中常见的导线问题。

SCOUT 接收机可通过多种配置适合各类NI 的PXI 机箱。超级传输DAK 组件可用于所有PXI 设备。同时，DAK 还能够轻松通过用户配置满足特殊应用需求。

随着数台设备在全球成功发布，转而PXI 技术已被认为是成功的，能够满足甚至超越所有制定的技术及预算指标。

更多关于SCOUT 海量互连系统的详细内容及本地联系方式，可访问网站macpanel.com。
