电池充电器与电池的测试测量

一、电池充电器测试

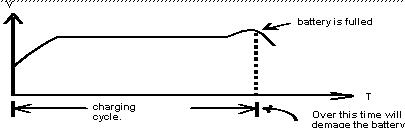

充电电池放电后需要充电器来充电，一个良好的充电器应该能够提供恒定电流来充电，并且在电池足时能够自动停止充电这样才能使电池的寿命最长。海洋仪器推出的博计电子负载提供了非常良好的电池充电器测试解决方案，可以用来仿真镍镉、镍氢等电池的电压及负载形式。典型的镍镉或镍氢电池充电特性曲线：

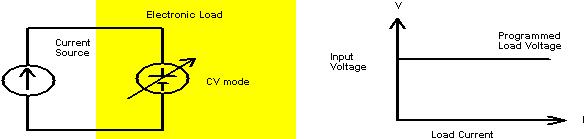

在充电过程中，当电池端电压开始下降时(—△V负电压斜率)，电池充电器应停止充电，对电池的过充会造成电池永久性损坏。在测试电池充电器时，可以使用真实的充电电池测试，然而这种方法需要非常冗长时间，并不切实际或不符合经济效益。当使用电子负载时，可以设定为定电压负载模式，并且设定所需的端电压，此时电子负载将吸取足够电流控制电压稳定到设定值。例如：测试1.2V的充电电池设定端电压从1V、1.2V、1.4V、1.5V来测试电池充电器的电流调整率，然后设定 1.48V(－△V模拟电池充足)来测试充电器是否会停止充电。

当使用海洋仪器推出的博计3302机框与3310D系列模块式电子负载时，面板上电压/电流表可直接显示电池充电器的端电压和充电电流，五组记忆设定可设定高达五个不同的端电压，以达到方便及重复性的测试需求。注意：实际充电电池输出电压可能不是1.2V，而是1.2V的倍数。

二、电池放电测试

任何电池均可视为一个电压源，其储存容量单位为mAH或AH，例如12V 6AH 的电池容量表示它在12V和1A输出时可工作六个小时。

测试电池的放电特性时，应该使用电子负载的定电流模式，而电池应在要求的电压范围内，在规格时间提供测试的电流，使用计算机或打印机来监视电池的电压及电流。
定功率模式亦可用来测试电池的放电特性，当电子负载工作于定功率模式时，电子负载会从电池吸取所设定功率值。此时电子负载的电流会随着负载电压的降低而自动增加保持功率恒定，反之亦然。

海洋仪器(62178811)推出的博计3310A系列电子负载结合计算机可以达到定功率模式，使用计算机读取负载电压，依下列公式计算出定功率时电流，达到定功率测试需求：负载电流=设定功率÷负载端电压。。(关于本文讨论，请与海洋兴业科技有限公司联系，电话：62178811)

三、电池充电测试

海洋仪器推出的博计3310A系列电子负载可以用来测试充电电池的充电特性。一般含恒压和恒流输出的直流电源可用来对充电电池充电，或使用没有稳压限流的直流电源(例如简单的整流与电容滤波电路)与直流电子负载串联做为电流源对电池充电，此时充电电流大小由电子负载定电流模式下的设定电流值决定。
