大唐移动SPAN ADT,让路测变轻松

录入:edatop.com    点击:

概述

 自动路测平台是中国移动提出的"三个平台四个系统"建设的重点项目,也是对现有人工测试技术的重大突破。通过自动路测平台的建设,可以精细化开展无线网络质量的评估及分析工作,实现无线网络24小时不间断的质量监控,大幅度提高路测工作效率,使路测成本下降70%以上,有效解决了路测工作大投入和复杂度高的问题,为开展网络优化工作提供可靠的海量数据源。

 SPAN ADT是由大唐移动自主研发的国内首款TD-SCDMA网络自动路测系统,可实现对TD-SCDMA网络路测数据的自动采集和存储,可应用于TD-SCDMA无线网络的网络质量监测、优化效果评定、割接情况检查以及日常维护,为网络优化工程师提供了更强有力的路测手段。

 SPAN ADT革命性地改变了传统路测的观念,无人值守,远程控制,将路测的人力成本降至最低;数据实时上传,集中管理;终端统一管理,实时监控,做到运筹帷幄,减少重复测试。

 在中国移动2G/3G自动路测前端设备招标中,大唐移动自主研发的自动路测前端设备(SPAN ADT1.0)凭借优异的产品性能取得了技术第一名的好成绩。

SPAN ADT自动路测系统介绍

 ADT(前端数据采集子系统)由车载自动路测终端、自动路测web监控系统(包括web浏览器和web服务器)、FTP服务器组成,完成数据的采集、上传和存储(其中Web服务器和FTP服务器可配置到同一台服务器上),完成数据的获取、呈现和自动分析。

 系统的总体结构如下图所示:

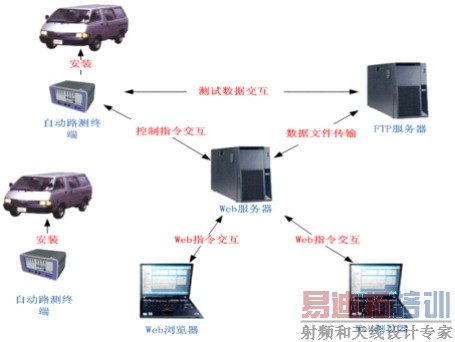

 图1:系统总体结构

SPAN ADT自动路测终端功能特性

 自动路测终端可在正确建立与自动路测web监控系统、FTP服务器的通信连接的情况下,根据自动路测web监控系统下发的指令进行测试数据的采集,接收并执行自动路测web监控系统下发的各种远程控制指令,并且将采集的测试数据上传至FTP服务器中正确的文件夹下。

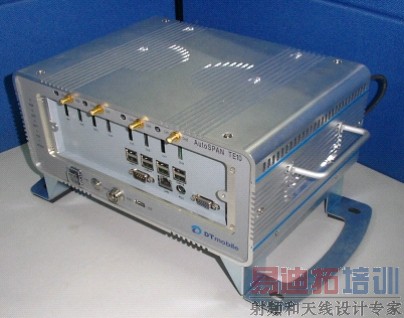

 图2:SPAN ADT自动路测终端

强大的多模块测试支持

内部支持多达8个插槽,最大支持8个测试模块进行测试,可以进行中国移动、中国联通、中国电信三大网络的同时对比测试

系统的高配置、高性能可充分保证多模块测试能力

灵活的插槽式测试模块

接口统一,扩展性强,各测试模块采用统一接口与设备主板通信。在统一的接口上,可以自由扩展出各种制式测试卡(如GSM、TD、WCDMA、CDMA2000),而不要对设备主板做任何修改,降低升级成本

统一的接口使得测试模块可以随意组合、置换、配置灵活

不同制式的测试模块的个数、测试位置没有限制

系统相关软件也提供了相应的灵活性支持

高度集成的测试模块

和测试模块的核心芯片制式关系紧密的部件(如天线接口、SIM卡插座等)与核心芯片设计在一个测试模块上,一同部署一同更换,方便测试模块的组合、置换

天线接口、SIM卡插座集成到测试模块上后,使测试模块与设备主板间的接口功能更简洁单一,系统架构更合理、扩展性更强

便于维护:如果某个测试模块出现问题,整体替换,维护更加方便

丰富多样的自动测试功能

支持多时段测试模式,不同时段进行不同的测试;支持测试计划取消/恢复控制

强大的测试脚本:支持控制多个测试模块和外接设备并发测试;支持控制每个测试模块做CS+PS并发业务测试;支持循环、等待等高级测试脚本控制

灵活的异常处理机制:测试模块连接断开后能自动恢复测试计划执行

完备准确的数据采集

实时记录Log,并有断电保护等异常处理

支持定时上传、空闲时刻上传、实时上传等多种Log文件上传方式

采用FTP方式传送数据。Log文件上传失败后,有重试机制,支持断点续传,保障数据传输的完整性

支持内置大容量存储器,能够保存,避免log文件因不能及时上传而丢失

支持在现场通过USB口的方式提取log文件

良好的硬件稳定性设计

提供内置电池能独立提供长达2小时的供电,外接电源供电与内置电池供电间能够无间断转换,充分保证连续测试

车载终端工作温度范围宽,-20°C ~ +75°C,支持低温、高温等各种恶劣环境

设备外部结构紧密,充分防尘、防雨;结构稳固,充分抗震

终端硬件内部记录总开机时间、开机次数记录,用于表征设备的稳定性状况

主要优势

 大唐移动持续的技术革新和丰富的网络优化经验使优化工具更具竞争力,与网络技术同步演进,始终把握行业脉搏和引领变革。为了更好的建立新的移动互联网世界,我们旨在帮助运营商日臻完善其无线网络。大唐移动自动路测系统提供的解决方法可以帮助运营商最大限度地提高网络质量,改善网络性能、增加盈利商机和减少客户流失率,并实现网络投资地最大回收。

 SPAN ADT的主要优势特点如下:

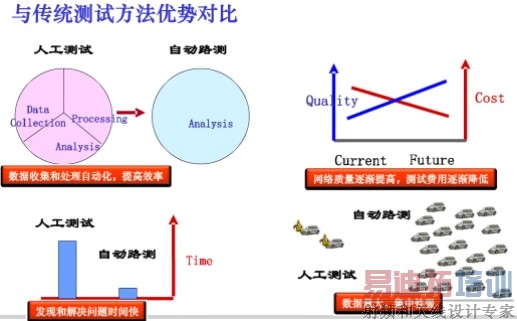

 图3:SPAN ADT测试与传统测试方法优势对比

远程控制,自动进行、无人职守,自动拨测,保证数据可靠性;

通过部署在出租车、公交车、工程测试车等多种运输工具上,充分保证了路线的随机性,可以充分暴露问题;

可代替路测工程师进行重复的、大量的主动测试,降低人力投入;

支持自动开关机功能设定,最大限度做到全自动、无人参与。

支持测试数据自动拷贝,方便用户随时提取数据。

支持自动路测终端软件远程升级,降低使用维护成本。

可通过定时上传、空闲时刻上传、实时上传等多种Log文件自动上传方式供优化工程师进行实时分析,集中管理;

模拟用户体验进行测试,能够进行WWW、EMAIL、SMS、MMS、VP等多种业务自动测试,从用户体验的角度出发进行测试;

最大可扩展出14块测试模块,可同时支持多种制式测试卡( GSM/TD/WCDMA/CDMA2000 )一同测试;

支持USB、网卡、VGA、串口、PS/2等多种接口,可支持扩展UE、MOS、扫频仪等多种测试设备。

总结

 SPAN ADT是未来网络优化评估测试的趋势,自动路测系统不仅能够有效降低人工测试费用,而且能将工程人员的精力全部投入到网络问题分析上,从而稳步提升网络质量,对运营商而言是网络质量提升和测试成本下降的双丰收。

作者:周文千   来源:C114中国通信网
