基于虚拟机技术的DCS仿真系统设计与实现

录入:edatop.com    点击:

摘  要: 提出了基于虚拟机技术的DCS仿真系统的实现方式,描述了虚拟控制器的具体实现方法及虚拟机技术的其他应用。

随着工业的发展,DCS(Distributed Control System)的应用越来越广,但是由于DCS本身的分散控制集中管理的特点必然导致其存在一定的复杂性,不会像普通系统那样容易使用,所以在DCS产生的同时,相应的仿真系统也应运而生。

1 现有DCS仿真系统

DCS仿真系统是将真实DCS在非DCS的计算机系统中重现(纯软件),不会涉及到底层硬件,完全可以运行在普通的PC环境中。基于这种与硬件无关的特性,仿真系统可应用于操作人员的培训和前期的工程调试。所以,DCS仿真系统的仿真程度直接影响到后期的实际操作。

目前主要存在两种方式:(1)保留原有的集散控制系统软件和硬件,接入一个只限于实现过程仿真的仿真计算机,即激励(Stimulation)方式;(2)全范围各个部分的仿真,用软件模拟硬件的方式仿真其人机界面,而不必复制其所有功能,即仿真(Simulation)方式[1]。

上述两种方式中,激励方式的软硬件仿真程度较高,但实现复杂,与模型连接也很困难。相对来说仿真方式比较容易实现,软件实现整个过程灵活性较强,可以运用于不同的环境,同时便于系统升级。

2 基于虚拟机技术的DCS仿真系统

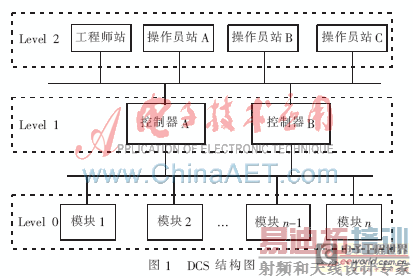

在各个环节使用软件实现对DCS的仿真,然而DCS中很多软件已经运行在PC机上,尤其是操作人员使用的上位机软件,这部分完全可以直接使用,不必额外仿真,具体操作在实际DCS中与DCS仿真系统中都完全一样,并使得硬件及其相关硬件也能得到完全模拟。基于虚拟机技术的DCS系统实现的是硬件以及与硬件相关部分的仿真,即可以在PC环境中再现DCS。图1所示为DCS结构图。

图1中Level 2的工程师站、操作员站均运行在PC环境中,Level 1及Level 0是硬件相关的部分。控制器是整个DCS中最为重要的环节,对上起着接受操作命令和反馈现场数据的作用;对下起着传递命令和采集现场数据的作用。目前最简单的控制器仿真是将控制器程序移植到PC环境中,这样不仅改变了控制器程序,也丢失了一部分硬件特性,同时会随着控制器程序的不断升级而频繁升级,并需要时刻保持与控制器程序对齐。

而基于虚拟机技术的DCS仿真系统则是把仿真目标放在了控制器本身,而不是控制器程序。在PC中实现一个虚拟的主控制器,控制器程序可以直接运行在虚拟控制器中,使得控制器程序的升级只需要简单的替换镜像文件。只有当硬件出现升级的时候,才需要对虚拟控制器进行升级。硬件稳定性相对较高,不会出现频繁地升级。

Level 0的硬件模块内部逻辑比较简单,可以使用LabVIEW实现虚拟设备。虚拟控制器将输出值传送给虚拟设备,最终虚拟设备根据输出值在显示面板中作相应的显示,同时虚拟设备也可以将自身的某些值传给虚拟控制器。

综上所述,整个基于虚拟机技术的DCS仿真系统,是由Level 2的实际软件、Level 1虚拟控制器以及实际的控制器软件和Level 0虚拟设备模块组成。由此可以看出,难点是虚拟控制器的实现。

3 虚拟控制器的实现

虚拟机的实现主要有两种方式:(1)主要由软件完全模拟目标平台的每一条指令,所以称为指令集虚拟机ISA(Instruction Set Architecture),又因为是完全模拟所以又称模拟器;(2)借助于特定平台和OS环境,利用VMM(Virtual Machine Monitor)程序为用户提供一个高效的虚拟执行环境,其主要特点就是执行效率高。由于使用了宿主操作系统的特性对功能进行了虚拟,所以称为功能级或者抽象级虚拟机,也属于一种仿真技术[2-3]。

目前控制器的结构主要包括了CPU、内存、网卡、Flash、DOC、双口RAM、SRAM以及各种端口。其中许多特定的硬件需要模拟,所以选择指令集虚拟机技术设计虚拟控制器。图2所示为虚拟控制器的结构图。



作者:王 平   来源:电子工程世界 [p]

图2中各个模块完全按照现实控制器进行划分和设计。

(1)CPU模块包括实现指令的模拟和各个寄存器的实现。

(2)内存模块主要实现内存的模拟,其大小在虚拟控制器启动时确定,运行期间不能改变。

(3)网卡模块主要实现虚拟控制器的网卡,使得虚拟控制器可以通过网络发送和接收数据。

(4)存储模块相当于实现了虚拟机的存储介质,例如Flash、DOC、电子盘等。

(5)SRAM模块实现控制器用于掉电保护的SRAM,并用于虚拟机的数据掉电保护。

(6)双口RAM模块主要模拟控制器与DP主卡交互数据的双口RAM。

(7)端口模块实现控制器上的各个端口,虚拟控制器需要从端口读取站号,单双机状态、LED灯状态和其他状态。

(8)显示模块主要模拟类似显示器的作用。

(9)主板模块在整个虚拟控制器起着协调作用,具有配置整个虚拟控制器的硬件特性,其中还包括定时器。

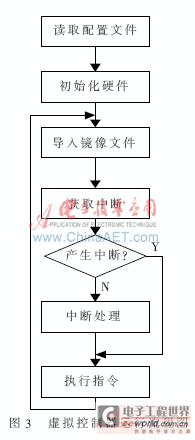

虚拟控制器在启动时,先读取硬件配置信息,如内存大小、硬盘大小、网卡数目及其配置信息。根据配置情况分配资源、初始化各个设备、读取镜像文件,然后进入指令执行阶段。此阶段为循环执行,直到虚拟控制器被执行关机操作。当有关机动作时,中断捕获后交由相应的中断处理模块。首先需要释放启动时申请的资源,然后才能退出。同时还存在其他中断,如屏幕输出、键盘输入等,具体流程如图3所示。

虚拟控制器不仅应用于DCS仿真系统中,也可以用于调试运行控制器上的嵌入式操作系统中,分析操作系统性能。只需在虚拟控制器各个模块加入统计信息,就可计算控制器程序及其嵌入式操作系统的运行情况,例如在指令集中加入统计信息,并运行操作一段时间后,即可以统计出操作系统主要指令的集中部分。这种虚拟机技术还有其他用途,比如可以做病毒分析,基于这种技术的应用(也称虚拟机技术)是一种启发式探测未知病毒的反病毒技术,能够有效地检测出未知病毒及危险代码[4]。

参考文献

[1] 王旭东.工业过程仿真系统的DCS仿真交互平台设计研究[D].哈尔滨:哈尔滨工程大学,2005.

[2] 喻强.x86体系结构的虚拟机研究[D].南京:南京工业大学,2006.

[3] 刘黎明,王昭顺.64位虚拟机SPANVM的设计与实现[J].计算机工程与科学,2007,29(2):139-141.

[4] 曾宪伟,张智军,张志.基于虚拟机的启发式扫描反病毒技术[J].计算机应用与软件,2005,22(9):125-126.
