无线电测向技术——测向解决方案

录入:edatop.com    点击:

前言

  快速简便地测向、分析一些颇具挑战的信号,如宽带信号或短暂信号,需要测向机能够精准同步地处理大量频道。这种处理方式特别适用于未知频率上的瞬时信号,例如:跳频、猝发、GSM、CDMA等信号。

  对于严重重叠的信号或密集信号,则需要测向机具备极高的信道分辨率、邻道抑制和高速扫描的能力。采用最新的三通道测向技术,并在高分辨率功能的支持下,即使面对复杂的宽带信号,测向机也能准确截获并对其进行分析。这得益于更宽的FFT 实时带宽、改进的测量评估功能和极高的扫描速度,使测向机能够在极短的时间内有效完成任务。

测向准确度和稳定性

  测向机的测向准确度和稳定性在字面上的含义是非常容易理解的,然而,真正探究测向机的这些性能却并非易事。虽然许多产品样本上都或多或少地定义了“仪器精度”和“系统精度”,也给出了一些指标数值,但这仅为参考数据,因为它们不包含真实电磁环境的影响。

  表1分析了这两项参数,并且提出了罗德与施瓦茨公司(R&S)的新建议。

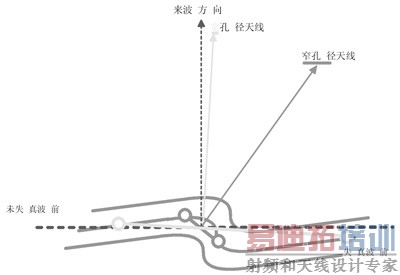

  本文考虑一个圆形天线阵,其直径越大,抗反射的能力越强。图1展示了在处理同样的反射波干扰时,宽孔径天线比窄孔径给出更高的精确度。


图1 圆形天线阵对反射波干扰的处理


  事实上,为了避免测向模糊性,天线振子间的距离是有限制的。所以,对于任一频率的天线孔径取决于天线振子的数量。

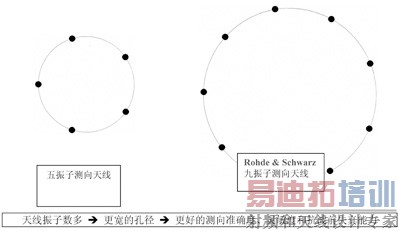

  图2比较了振子间距离相同的分别具有5和9个振子的两副测向天线。可以看出,天线振子越多,测向天线就具有更高的测向准确度、灵敏度和抗波前失真能力。基于这种原因,Rohde&Schwarz总是尽量使用更多的振子。有数据表明,罗德与施瓦茨公司的带有9个振子的测向系统在总体测向精度指标上,优于带有5个振子的测向系统2~3倍,另外,其测向值的稳定性相应提高。


图2 不同振子的测向天线比较


  低截获信号与预分类器分析

1 测向/定位低截获概率信号

  在测向和定位无线电信号过程中,经常遇到低截获概率的信号。具有下列特性的信号,对于任何测向机来说都是一个很大的挑战:

  ◆ 跳频网络通信网络中,大量电台并行工作;

  ◆ 大范围的跳频,如数百兆赫兹(MHz);

  ◆ 在数百兆赫兹(MHz)的宽频谱上存在短脉冲信号;

  ◆ 信号密集环境中的短脉冲。

  这些信号很难通过操作员手工截获,必须通过具有自动处理大量数据能力的设备,例如:预分类器。另外,为了发现此类信号的发射机,需要同步扫描测向网络。

2 短时信号的截获概率

  以下详细列出了短时信号的不同发射时间对应100 MHz扫描的截获概率(POI)。

◆ 发射机参数:

信道间隔 25 kHz;

跳频范围 50 MHz;

跳速 300 Hops/s and 1000 Hops/s。

◆ 测向机参数:

扫描范围 100 MHz / 200 MHz / 500 MHz;

信道间隔100 kHz。

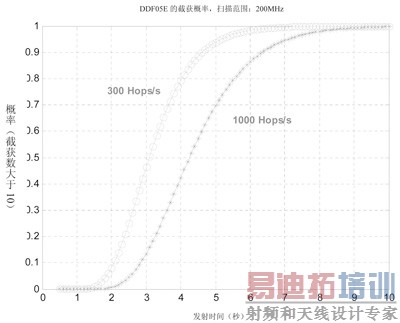

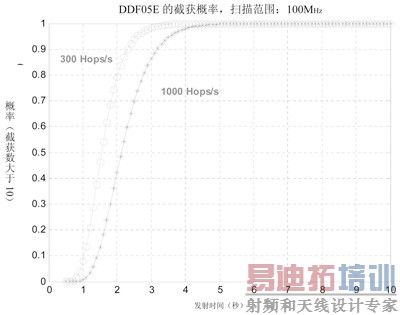

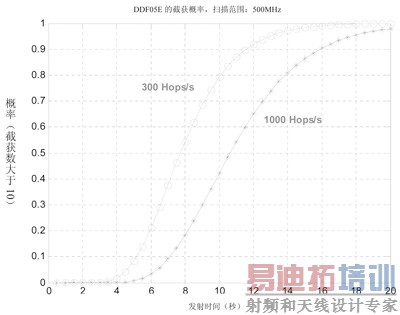

图3 DDF05E截获概率


  图3显示了在不同扫描范围(100 MHz、200 MHz、500 MHz)条件下,DDF05E的截获概率。

3 预分类器

  预选器的功能是:自动侦查和分类所有重要信号。其工作原理是:首先测量所有在静噪电平之上的信号带宽、发射时间和其他技术参数;然后,用软件比较分析这些信号与在内存中的其他信号的相似性。从而测向系统即可对这些信号进行分类:

  * 信号类型——跳频,线性调频脉冲或脉冲;

  * 方位角和仰角(HF);

  * 信号带宽;

  * 信号中心频率;

  * 信号的发射时间;

  * … 。

  并且,在频谱窗口标记出所有的预分类信号以便于观察。

  预分类器具有两个优点:

  (1) 测向机在扫描时收集的海量信息压缩为需要的关键信息。由于数据量减少很多,当一个网络中所有测向机需要联合定位时,不需要高速数据连接。

  (2) 自动分类。相对于操作员的人工分类节省了大量时间。
作者:罗德与施瓦茨中国有限公司 丁浩   来源:中国无线电管理
