智能仪器的设计及发展
录入：edatop.com 点击：
摘要 简要介绍了智能仪器的概念、工作原理和结构特点，重点从设计要求和设计原则上阐述了智能仪器的设计思想，并结合最新的工程技术和业界动态讲述了智能仪器的发展趋势，最后指出各种功能的智能仪器在不远的将来会广泛使用在社会的各个领域。
智能仪器的出现，极大地扩充了传统仪器的应用范围。智能仪器凭借其体积小、功能强、功耗低等优势，迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。
1、智能仪器的工作原理
传感器拾取被测参量的信息并转换成电信号，经滤波去除干扰后送人多路模拟开关；由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经A/D转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理（如非线性校正等）；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储在片内FlashROM或EPROM内的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号（如报警装置触发、继电器触点等）。此外，智能仪器还可以与PC机组成分布式测控系统，由单片机作为下位机采集各种测量信号与数据，通过串行通信将信息传输给上位机——PC机，由PC机进行全局管理。智能仪器的结构如图1所示。

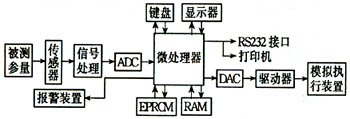

图1 智能仪器的一般结构
2、智能仪器的功能特点
随着微电子技术的不断发展，以单片机为主体，将计算机技术与测量控制技术结合在一起，组成了所谓的“智能化测量控制系统”，也就是智能仪器。与传统仪器仪表相比，智能仪器具有以下功能特点：
1）操作自动化。仪器的整个测量过程如键盘扫描、量程选择、开关启动闭合、数据的采集、传输与处理以及显示打印等都用单片机或微控制器来控制操作，实现测量过程的全部自动化。
2）具有自测功能，包括自动调零、自动故障与状态检验、自动校准、自诊断及量程自动转换等，极大地方便了仪器的维护。
3）具有数据处理功能，这是智能仪器的主要优点之一。智能仪器由于采用了单片机或微控制器，使得许多原来用硬件逻辑难以解决或根本无法解决的问题，现在可以用软件非常灵活地加以解决。
4）具有友好的人机对话能力。智能仪器使用键盘代替传统仪器中的切换开关，操作人员只需通过键盘输入命令，就能实现某种测量功能。与此同时，智能仪器还通过显示屏将仪器的运行情况、工作状态以及对测量数据的处理结果及时告诉操作人员，使仪器的操作更加方便直观。
5）具有可程控操作能力。一般智能仪器都配有GPIB、RS232C,RS485等标准的通信接口，可以很方便地与PC机和其他仪器一起组成用户所需要的多种功能的自动测量系统，来完成更复杂的测试任务。
3、智能仪器的设计原则及研制
智能仪器的研制开发是一个较为复杂的过程。为完成仪器的功能，实现仪器的指标，提高研制效率，并能取得一定的研制效益，应遵循正确的设计原则、按照科学的研制步骤来开发智能仪器。
仪器可靠性是最突出也是最重要的，应采取各种措施提高仪器的可靠性，从而保证仪器能长时间稳定工作。
第一，硬件：仪器所用器件的质量和仪器结构工艺是影响可靠性的重要因素，故应合理选择元器件和采用在极限情况下进行试验的方法。所谓合理选择元器件是指在设计时对元器件的负载、速度、功耗、工作环境等技术参数应留有一定的余量，并对元器件进行老化和筛选。而极限情况下的试验是指在研制过程中，一台样机要承受低温、高温、冲击、振动、干扰、烟雾等试验，以保证其对环境的适应性。
第二，软件：采用模块化设计方法，不仅易于编程和调试，也可减小软件故障率和提高软件的可靠性。同时，对软件进行全面测试也是检验错误排除故障的重要手段。
在硬件或软件设计时，把复杂的、难处理的问题，分为若干个较简单的、容易处理的问题，然后再一个个地加以解决。设计人员根据仪器功能和设计要求提出仪器设计的总任务，并绘制硬件和软件总框图（总体设计）。然后将任务分解成一批可独立表征的子任务，这些子任务还可以再向下分，直到每个低级的子任务足够简单，可以直接而且容易地实现为止。这些低级子任务可采用某些通用模块，并可作为单独的实体进行设计和调试，能够以最低的难度和最高的可靠性组成高一级的模块。
智能仪器的造价，取决于研制成本、生产成本、使用成本。设计时不应盲目追求复杂、高级的方案。在满足性能指标的前提下，应尽可能采用简单成熟的方案，意味着元器件少，开发、调试、生产方便，可靠性高。就第一台样机而言，主要的花费在于系统设计、调试和软件开发，样机的硬件成本不是考虑的主要因素。
4、智能仪器发展趋势
4.1 微型化
微型智能仪器指微电子技术、微机械技术、信息技术等综合应用于仪器的生产中，从而使仪器成为体积小、功能齐全的智能仪器。它能够完成信号的采集、线性化处理、数字信号处理，控制信号的输出、放大、与其他仪器的接口、与人的交互等功能。微型智能仪器随着微电子机械技术的不断发展，其技术不断成熟，价格不断降低，因此其应用领域也将不断扩大。它不但具有传统仪器的功能，而且能在自动化技术、航天、军事、生物技术、医疗领域起到独特的作用。
4.2 多功能化
多功能本身就是智能仪器仪表的一个特点。例如，为了设计速度较快和结构较复杂的数字系统，仪器生产厂家制造了具有脉冲发生器、频率合成器和任意波形发生器等功能的函数发生器。这种多功能的综合型产品不但在性能上比专用脉冲发生器和频率合成器高，而且在各种测试功能上提供了较好的解决方案。
4.3 人工智能化
人工智能是计算机应用的一个崭新领域，利用计算机模拟人的智能，用于机器人、医疗诊断、专家系统、推理证明等各方面。智能仪器的进一步发展将含有一定的人工智能，即代替人的一部分脑力劳动，从而在视觉、听觉、思维等方面具有一定的能力。这样，智能仪器可无需人的干预而自主地完成检测或控制功能。
4.4 融合ISP和EMIT技术
伴随着网络技术的飞速发展，Internet技术正在逐渐向工业控制和智能仪器仪表系统设计领域渗透，实现智能仪器仪表系统基于Internet的通讯能力以及对设计好的智能仪器仪表系统进行远程升级、功能重置和系统维护。
在系统编程技术（In-System Programming，简称ISP技术）是对软件进行修改、组态或重组的一种最新技术。它是LATTICE半导体公司首先提出的一种使我们在产品设计、制造过程中的每个环节，甚至在产品卖给最终用户以后，具有对其器件、电路板或整个电子系统的逻辑和功能随时进行组态或重组能力的最新技术。ISP技术消除了传统技术的某些限制和连接弊病，有利于在板设计、制造与编程。ISP硬件灵活且易于软件修改，便于设计开发。由于ISP器件可以像任何其他器件一样，在印刷电路板（PCB）上处理，因此编程ISP器件不需要专门编程器和较复杂的流程，只要通过PC机，嵌入式系统处理器甚至INTERNET远程网进行编程。EMIT嵌入式微型因特网互联技术是emWare公司创立ETI（eXtend the Internet）扩展Internet联盟时提出的，它是一种将单片机等嵌入式设备接入Internet的技术。利用该技术，能够将8位和16位单片机系统接入Internet，实现基于Internet的远程数据采集、智能控制、上传/下载数据文件等功能。
4.5 虚拟仪器是智能仪器发展的新阶段
测量仪器的主要功能都是由数据采集、数据分析和数据显示等三大部分组成的。在虚拟现实系统中，数据分析和显示完全用PC机的软件来完成。因此，只要额外提供一定的数据采集硬件，就可以与PC机组成测量仪器。这种基于PC机的测量仪器称为虚拟仪器。在虚拟仪器中，使用同一个硬件系统，只要应用不同的软件编程，就可得到功能完全不同的测量仪器。可见，软件系统是虚拟仪器的核心，“软件就是仪器”。传统的智能仪器主要在仪器技术中用了某种计算机技术，而虚拟仪器则强调在通用的计算机技术中吸收仪器技术。作为虚拟仪器核心的软件系统具有通用性、通俗性、可视性、可扩展性和升级性，能为用户带来极大的利益，因此，具有传统的智能仪器所无法比拟的应用前景和市场。
5、结束语
智能仪器是计算机科学、电子学、数字信号处理、人工智能、VLSI等新兴技术与传统的仪器仪表技术的结合。随着专用集成电路、个人仪器等相关技术的发展，智能仪器将会得到更加广泛的应用。作为智能仪器核心部件的单片计算机技术是推动智能仪器向小型化、多功能化、更加灵活的方向发展的动力。可以预料，各种功能的智能仪器在不远的将来会广泛地使用在社会的各个领域。
作者：董有祥 来源：山西电子技术
智能仪器的出现，极大地扩充了传统仪器的应用范围。智能仪器凭借其体积小、功能强、功耗低等优势，迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。
1、智能仪器的工作原理
传感器拾取被测参量的信息并转换成电信号，经滤波去除干扰后送人多路模拟开关；由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经A/D转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理（如非线性校正等）；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储在片内FlashROM或EPROM内的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号（如报警装置触发、继电器触点等）。此外，智能仪器还可以与PC机组成分布式测控系统，由单片机作为下位机采集各种测量信号与数据，通过串行通信将信息传输给上位机——PC机，由PC机进行全局管理。智能仪器的结构如图1所示。
2、智能仪器的功能特点
随着微电子技术的不断发展，以单片机为主体，将计算机技术与测量控制技术结合在一起，组成了所谓的“智能化测量控制系统”，也就是智能仪器。与传统仪器仪表相比，智能仪器具有以下功能特点：
1）操作自动化。仪器的整个测量过程如键盘扫描、量程选择、开关启动闭合、数据的采集、传输与处理以及显示打印等都用单片机或微控制器来控制操作，实现测量过程的全部自动化。
2）具有自测功能，包括自动调零、自动故障与状态检验、自动校准、自诊断及量程自动转换等，极大地方便了仪器的维护。
3）具有数据处理功能，这是智能仪器的主要优点之一。智能仪器由于采用了单片机或微控制器，使得许多原来用硬件逻辑难以解决或根本无法解决的问题，现在可以用软件非常灵活地加以解决。
4）具有友好的人机对话能力。智能仪器使用键盘代替传统仪器中的切换开关，操作人员只需通过键盘输入命令，就能实现某种测量功能。与此同时，智能仪器还通过显示屏将仪器的运行情况、工作状态以及对测量数据的处理结果及时告诉操作人员，使仪器的操作更加方便直观。
5）具有可程控操作能力。一般智能仪器都配有GPIB、RS232C,RS485等标准的通信接口，可以很方便地与PC机和其他仪器一起组成用户所需要的多种功能的自动测量系统，来完成更复杂的测试任务。
3、智能仪器的设计原则及研制
智能仪器的研制开发是一个较为复杂的过程。为完成仪器的功能，实现仪器的指标，提高研制效率，并能取得一定的研制效益，应遵循正确的设计原则、按照科学的研制步骤来开发智能仪器。
仪器可靠性是最突出也是最重要的，应采取各种措施提高仪器的可靠性，从而保证仪器能长时间稳定工作。
第一，硬件：仪器所用器件的质量和仪器结构工艺是影响可靠性的重要因素，故应合理选择元器件和采用在极限情况下进行试验的方法。所谓合理选择元器件是指在设计时对元器件的负载、速度、功耗、工作环境等技术参数应留有一定的余量，并对元器件进行老化和筛选。而极限情况下的试验是指在研制过程中，一台样机要承受低温、高温、冲击、振动、干扰、烟雾等试验，以保证其对环境的适应性。
第二，软件：采用模块化设计方法，不仅易于编程和调试，也可减小软件故障率和提高软件的可靠性。同时，对软件进行全面测试也是检验错误排除故障的重要手段。
在硬件或软件设计时，把复杂的、难处理的问题，分为若干个较简单的、容易处理的问题，然后再一个个地加以解决。设计人员根据仪器功能和设计要求提出仪器设计的总任务，并绘制硬件和软件总框图（总体设计）。然后将任务分解成一批可独立表征的子任务，这些子任务还可以再向下分，直到每个低级的子任务足够简单，可以直接而且容易地实现为止。这些低级子任务可采用某些通用模块，并可作为单独的实体进行设计和调试，能够以最低的难度和最高的可靠性组成高一级的模块。
智能仪器的造价，取决于研制成本、生产成本、使用成本。设计时不应盲目追求复杂、高级的方案。在满足性能指标的前提下，应尽可能采用简单成熟的方案，意味着元器件少，开发、调试、生产方便，可靠性高。就第一台样机而言，主要的花费在于系统设计、调试和软件开发，样机的硬件成本不是考虑的主要因素。
4、智能仪器发展趋势
4.1 微型化
微型智能仪器指微电子技术、微机械技术、信息技术等综合应用于仪器的生产中，从而使仪器成为体积小、功能齐全的智能仪器。它能够完成信号的采集、线性化处理、数字信号处理，控制信号的输出、放大、与其他仪器的接口、与人的交互等功能。微型智能仪器随着微电子机械技术的不断发展，其技术不断成熟，价格不断降低，因此其应用领域也将不断扩大。它不但具有传统仪器的功能，而且能在自动化技术、航天、军事、生物技术、医疗领域起到独特的作用。
4.2 多功能化
多功能本身就是智能仪器仪表的一个特点。例如，为了设计速度较快和结构较复杂的数字系统，仪器生产厂家制造了具有脉冲发生器、频率合成器和任意波形发生器等功能的函数发生器。这种多功能的综合型产品不但在性能上比专用脉冲发生器和频率合成器高，而且在各种测试功能上提供了较好的解决方案。
4.3 人工智能化
人工智能是计算机应用的一个崭新领域，利用计算机模拟人的智能，用于机器人、医疗诊断、专家系统、推理证明等各方面。智能仪器的进一步发展将含有一定的人工智能，即代替人的一部分脑力劳动，从而在视觉、听觉、思维等方面具有一定的能力。这样，智能仪器可无需人的干预而自主地完成检测或控制功能。
4.4 融合ISP和EMIT技术
伴随着网络技术的飞速发展，Internet技术正在逐渐向工业控制和智能仪器仪表系统设计领域渗透，实现智能仪器仪表系统基于Internet的通讯能力以及对设计好的智能仪器仪表系统进行远程升级、功能重置和系统维护。
在系统编程技术（In-System Programming，简称ISP技术）是对软件进行修改、组态或重组的一种最新技术。它是LATTICE半导体公司首先提出的一种使我们在产品设计、制造过程中的每个环节，甚至在产品卖给最终用户以后，具有对其器件、电路板或整个电子系统的逻辑和功能随时进行组态或重组能力的最新技术。ISP技术消除了传统技术的某些限制和连接弊病，有利于在板设计、制造与编程。ISP硬件灵活且易于软件修改，便于设计开发。由于ISP器件可以像任何其他器件一样，在印刷电路板（PCB）上处理，因此编程ISP器件不需要专门编程器和较复杂的流程，只要通过PC机，嵌入式系统处理器甚至INTERNET远程网进行编程。EMIT嵌入式微型因特网互联技术是emWare公司创立ETI（eXtend the Internet）扩展Internet联盟时提出的，它是一种将单片机等嵌入式设备接入Internet的技术。利用该技术，能够将8位和16位单片机系统接入Internet，实现基于Internet的远程数据采集、智能控制、上传/下载数据文件等功能。
4.5 虚拟仪器是智能仪器发展的新阶段
测量仪器的主要功能都是由数据采集、数据分析和数据显示等三大部分组成的。在虚拟现实系统中，数据分析和显示完全用PC机的软件来完成。因此，只要额外提供一定的数据采集硬件，就可以与PC机组成测量仪器。这种基于PC机的测量仪器称为虚拟仪器。在虚拟仪器中，使用同一个硬件系统，只要应用不同的软件编程，就可得到功能完全不同的测量仪器。可见，软件系统是虚拟仪器的核心，“软件就是仪器”。传统的智能仪器主要在仪器技术中用了某种计算机技术，而虚拟仪器则强调在通用的计算机技术中吸收仪器技术。作为虚拟仪器核心的软件系统具有通用性、通俗性、可视性、可扩展性和升级性，能为用户带来极大的利益，因此，具有传统的智能仪器所无法比拟的应用前景和市场。
5、结束语
智能仪器是计算机科学、电子学、数字信号处理、人工智能、VLSI等新兴技术与传统的仪器仪表技术的结合。随着专用集成电路、个人仪器等相关技术的发展，智能仪器将会得到更加广泛的应用。作为智能仪器核心部件的单片计算机技术是推动智能仪器向小型化、多功能化、更加灵活的方向发展的动力。可以预料，各种功能的智能仪器在不远的将来会广泛地使用在社会的各个领域。
作者：董有祥 来源：山西电子技术
