简单实用的可控硅测试仪

录入：edatop.com 点击：

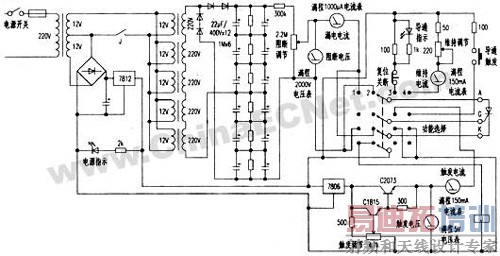

　　一生产单位提出能否为其设计制作一台简单实用的可控硅测试仪，用于产前筛选，在了解其常规测试项目和参数后，按附图所示电路制作了一台测试仪，经用户使用后反映测试方法简便实用，测试结果准确。

　　该电路能测量正反向阻断电压VDRM、VRRM，触发导通电压VG，触发导通电流IG，导通维持电流IH，要求能测量耐压达1800V的可控硅，触发电压在5V以内，触发电流和维持电流应在100mA左右。高压产生电路采用五个两瓦220V变12V的小型变压器倒着使用，将五个小变压器的12V端与电源变压器12V输出端并联，五个小变压器220V一侧首尾串联，这样的设计一是不需要高频振荡与升压变压器的制作，二是解决高压绕组绝缘与击穿难题。1100V的交流电压经倍压整流后就得到2000V以上的直流电压。整流二极管和滤波电容的串联使用都是为了提高耐压，六个1MΩ电阻是为串联电解电容均压而设。2000V电压经300kΩ电阻加在2．2MΩ电位器两端，中间滑臂就可输出0V～2000V的可调整电压，在接到可控硅阳极(阴极)前设有电压表和电流表，在测试时调整2．2MΩ电位器使输出电压达到转折电压(击穿电压)前电压表不断上升而电流表不动，在输出电压达到转折电压时电压表不再上升而电流表开始上升。此时电压表所指示的就是转折电压，此电压值减去100V就是VDRM，将由四刀双掷波段开关构成的功能开关由①转到②再从低到高测一次就是VRRM。在升压变压器组的12V供电端设有一个继电器常开触点，当测试触发和维持时，功能开关将断开继电器供电，高压部分停止工作。电源变压器输出的另一组12V经整流后由7812稳压供触发和维持的阳极供电，再通过7806为三极管C2073和C1815组成的触发电压调整电路供电。当功能开关转换到③挡VG、IG时调整4，7kΩ电位器，可看到触发电压表和触发电流表都在上升，在导通指示发光二极管点亮时，说明可控硅已触发导通，导通瞬间两表指示值就分别是触发电压和触发电流。为再次观察可按动复位关断按钮重新测试。将功能开关转换到④挡是维持电流测试，将220Ω电位器(可调电阻)调到最小，按下导通触发按钮，维持电流表将指示100mA左右，缓慢加大电阻，维持电流表将慢慢后退，当电流表指针突然快速退回前瞬间所指示的就是维持电流。五块表头中只有2000V表需用低压表串联几十兆欧电阻改制，其他表头以量程满足便于观察即可。
