用电子电路实现通讯继电器的电器特性测试

　　1　引　言

　　在现代小型通讯继电器行业中，对继电器检测手段的要求不断提高。检测继电器的各项性能指标是保证产品质量的重要手段，也是产品合格的重要依据。因此，能快速、准确地测定继电器的各项性能指标成为提高继电器产量和质量的关键。传统上采用人工分立式仪表检测，不仅速度慢，而且人为误差大，已不适应现代化生产的要求。下面介绍一种NP1093继电器测试仪，它可以完全满足目前2T以下型继电器的测试要求。

　　2　性　能

　　NP1093继电器测试仪的性能如下。

　　（1）使用条件：

　　电源电压AC220V±10％；电流容量3A／50Hz；环境温度：10℃～35℃；外型尺寸：520mm×600mm×500mm。

　　（2）试验项目：断线、线圈电阻（偏差测定）、接触电阻、动作试验（不感动、感动、保持、开放）、动作时序（3点同时接触、异常接触纹波、同时接触时间、动作时间等）、耐压。
　　
　　（3）型号设定：最多可存储80种规格的试验参数。

　　（4）各项电器特性的使用范围

　　断线：大于1MΩ的线圈电阻判定为断线。

　　线圈电阻：设定范围1Ω～9．99kΩ，可测定具备双线圈的继电器。

　　接触电阻：可在表1所示的四种接点电压电流下测定（测定范围：1～499mΩ；测定精度：±1％＋4 mΩ）。


　　（5）动作试验：可设定感动、不感动、保持、释放等电压值，试验电源回路可进行电压型（0．01V～60V）、电流型（0．01mA～300mA）切换，精度±1％，接点检出电流在5V 5mA以下。

　　（6）动作时序：动作周波数1～9Hz，检出感度10μs，继电器驱动方式采用脉冲方波，接点检出电流12V 1A或5V 5mA。

　　（7）耐压试验：可对线圈间（双线圈继电器）、线圈和接点间、各接点间进行试验。试验电压AC100～2500V，检出电流可选择0．5，1，2 mA，试验时间在0．2～1．8ms间选择。输出电压精度±5％，检出电流精度±5％。

　　3　基本工作原理

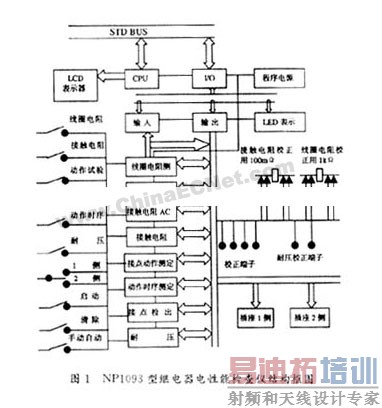

　　仪器的内部结构原理图如图1所示。


　　4　校　正

　　由图1可知该仪器有四个校正端子，可外接电阻、电压表或电流表进行仪器的定期检查。仪器内部还提供一个标准的接触校正用电阻和一个线圈校正用电阻，方便检定。技术监督所的年度检测结果证明该仪器准确度高，可靠性好。

　　该仪器各项检测功能由各独立单元完成，由CPU控制进行数据采集和分析。使用时，从预设参数中选择一种型号的代码，仪器将自动设定各项参数，并将参数显示在液晶屏上。仪器有两个继电器检测用插座，并有传感器控制检测品有无。当按下开始按钮，仪器即从线圈电阻单元开始检查，然后依次按照接触电阻、动作试验、动作时序、耐压的顺序自动进行。由LED指示各单元运行状态。如果在某单元检出待测品不良即报警提示，不再继续测试以下单元，自动跳转到另一插座开始检测。由于采用分立单元，各项检测项目可通过开关控制开启或关闭。关闭后，自动运行时不再对该项目进行检测，大大提高了设备的灵活性。该仪器还可进行手动操作，并通过开关切换，可选择1或2号插座单独进行检测。整个检测过程有两种程式：合格／不合格判定程式，品质分析程式。前者只给出合格或不合格的结果，后者可提供各项被测参数的实测值，整个过程仅需3秒钟。

　　5　结束语

　　该检测仪体积小、重量轻、速度快、运行稳定，广泛适用于小型通讯继电器。如对检测用的插座稍加修改还可满足其它功率继电器的需要。它不仅可为企业节约人力、物力资源，还可提高产品质量，缩短产品生产周期，降低成本，能为企业带来可观的经济和社会效益。
作者：富士通高见泽电子有限公司（江苏常州213022）金越　   来源：《电子工程师》
