使防盗网具有防切割、防折弯功能

　　现在，防盗网被切割、被折弯的情况比较多，为防范这种情况，介绍了在防盗网上安装震动传感器，使防盗网在被破坏时，通过相应的电子电路，触发高音讯响喇叭和强光灯

　　为了安全起见，不少家庭、单位、办公室在窗户等处都安装了防盗网，对家庭的财产和人身安全起到了很大的作用。但现在尤其是晚上防盗网被切割、被折弯的现象时有发生，从而使犯罪分子能够由防盗网被切割处、折弯处从容的进入室内进行作案，给人民的生命和财产带来很大的危害。

　　鉴于以上情况，使防盗网具有防切割、防折弯功能是很有必要的。有了这些功能，可以使犯罪分子的活动终止在刚刚实施的阶段、或者吓跑犯罪分子、或者使犯罪分子暴露在灯光下和警笛声中，给人们抓捕犯罪分子带来有利条件。

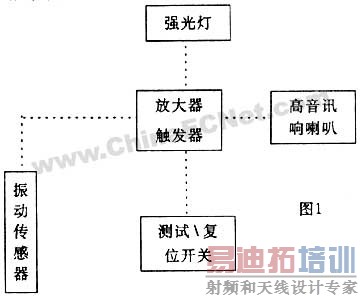

　　无论是已经安装了防盗网的家庭和准备安装防盗网的家庭，均可加装该套系统，其电路示意图如图1所示。
　　传感器安装在防盗网的钢结构内或防盗网上焊接的装饰物内，其连接线穿在里面，同隐藏在靠近窗户的室内墙体里的放大器、触发器连接。强光灯和高音讯响喇叭装在窗户上方室内的一侧，强光灯面向窗外，角度经过调整，以能均匀照亮窗外的地方为宜，高音讯响喇叭装在窗框上，也要面向窗外。测试、复位开关装在窗户下方室内一侧，人手可以触摸到的地方。整个系统的供电采用交流电和可充电池组相结合的形式，从而使其在任何情况下都能可靠的工作。

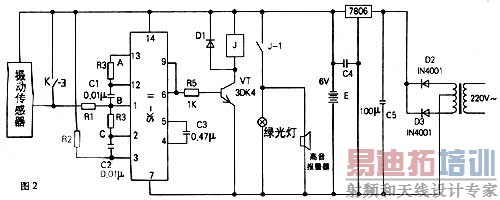

　　使防盗网具有防切割、防折弯功能电路原理如图2所示。整个电路安装在一块印刷板上，可置于接线盒中，安装在室内靠窗户边的墙体里，既不影响室内的整洁、美观，又便于安装和检修。


　　工作原理：在防盗网被触动、切割、折弯时产生的相应振动及变形由传感器转变为电信号，经电容C3送到相应的集成电路SK-Ⅱ进行放大、整形、鉴别，然后送至三极管3DK4，由此触发与之相连接的继电器吸和，接通高音讯响喇叭、强光灯，发出警报声，同时，强光灯可把窗外的地方照亮。如果不按动室内的开关K，则在时间继电器J设定的时间范围内一直有警报声和灯光照射，因而能迫使不法分子停止侵害或给抓捕工作带来有利的条件。

　　集成电路SK-Ⅱ有A、B、C三个输入端，除本文介绍的可接入震动传感器外，还可接其它传感器，组成相应的防盗系统和控制电路。如：声控、光控、红外传感器、接近传感器、热传感器等，A端最灵敏，可根据所用传感器的灵敏程度和安装的具体情况选择接入。开关K装在室内，可对该设备进行检测和复位。电池组E采用4节镉镍可充电池，在220V电源正常时，对电池组进行浮充，保证电池的电量十足；在220V电源停电时，该电池组供电，能使该设备的正常工作。

　　该电路结构简单，工作可靠，适合各种防盗网加装，一般不会改变防盗网的结构和形式，隐蔽性强，在防盗网上看不出加装的痕迹，从房屋外部无法破坏该系统或使之失效，能可靠保护房屋主人的财产和人身安全。

作者：河南 毛汝生   来源：<<家庭电子>>
