浅谈固定无线接入系统无线指标的测试

摘要　介绍了固定无线介入系统无线指标，以及无线指标的测试情况。

1、引言

　　移动通信网可分为接入网和核心网两大类。接入网是指用户到本地交换局之间的所有机线设备，又称为用户线路。核心网是指交换局以及交换局之间的所有机线设备。无线接入作为接入网的一种实现手段，是指从交换节点到用户终端部分或全部采用无线手段的接入技术，即用无线传输代替有线传输的全部或部分，向用户终端提供电话和数据服务。无线接入系统具有建网费用低、扩容可按需而定、运行成本低等优点，所以在发达地区可以作为有线网的补充，能迅速及时替代有故障的有线系统或提供短期临时业务；在发展中或边远地区可广泛用来替换有线用户环路，节省时间和投资，因此无线接入技术已成为通信界备受关注的热点。

　　无线接入网又称为无线本地环路（WLL），标准无线本地环路结构如图1所示：由无线基站和用户单元组成。无线基站包括基站收发信机、基站控制器，它提供一个面向核心网络侧的网络接口和面向用户侧的空中接口，并完成无线接口的认证和保密、无线资源管理、用户单元登记、路由选择、计费、维护以及协议转换、语言与数字的代码转换等功能。用户单元包括收发信机并提供一个面向基站的无线接口和面向用户的传统接口（如RJ11，RJ45等），实现协议转换、代码转换、认证、本地供电等功能。

　　与有线接入比较，无线接入有以下特点：

　　（1）无线接入网的成本与传输距离相对无关，对用户密度等因素不敏感，特别适于距离稍长、用户密度不高的地区。

　　（2）运营成本低，取消了铜线分配网和铜线分接线，无需人员修复设备线路，减少这部分费用。

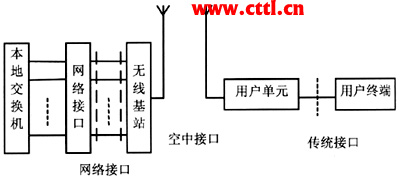

图1　标准WLL结构

　　（3）扩容方便，采取逐步增加投资的方式可以更准确地跟踪用户需求的增长，扩容方便而且资金回收快。

　　（4）组网灵活、安装迅速、建设周期短。

　　（5）安全性相对较好、抗灾能力相对较强。对地震、水灾等，无线系统比有线系统的抗灾能力强，同时灾毁后易于修复。

　　无线接入技术可分为移动接入和固定接入两大类。移动接入可分为高速和低速两种，高速移动接入一般可用蜂窝系统、卫星移动通信系统、集群系统等，低速接入系统可用PCN（个人通信）系统，如CDMA本地环路，PACS，PHS等。固定接入是从交换节点到固定用户终端采用无线接入，它实际上是PSTN/ISDN网的无线延伸。主要的固定无线接入有三类，即已经投入使用的多路多点分配业务（MMDS）和直播卫星（DBS），以及刚刚兴起并正成为热点的新兴宽带接入技术本地多点分配业务（LMDS）。

　　固定无线接入系统分为中心站（又称为近端站）、终端站（又称为远端站）和网管系统。特殊情况下在中心站和终端站之间可以通过接力站进行中继，系统结构图参见图2。与终端站相接的用户（通过UNI接口）可以是单个的用户终端（TE），也可以是一个用户驻地网（CPN）。中心站（CS）从逻辑上可分为两个部分：中心控制站（CCS）和中心射频站（CRS）。中心控制站是业务汇聚部分，并提供到网络侧的接口；中心射频站是中心基带/射频收发设备，一个CCS可以控制多个CRS。CCS和CRS可以集成实现，也可以分立实现。终端站（TS）置于用户驻地，可服务于一个或多个用户终端设备。其射频收发设备和业务控制部分可以分立实现，也可以集成实现。

图2　固定无线接入参考模型

2、固定无线接入系统无线指标的测试方法

　　在测试固定无线接入设备的无线指标时。因为此类系统具有中心站和终端站两种设备，所以要分别测试其发射机和接收机性能。考虑到只有终端站与中心站建立通信之后才能进行某些射频指标测试，所以测试时必须保证终端站与中心站建立连接，并通过某种方法将上行链路（从终端站到中心站）与下行链路（从中心站到终端站）分开，既保证链路正常工作，又能分别对中心站和终端站的发射机、接收机进行测试。测试链路连接图参见图3。

图3　固定无线接入设备测试链路示意图
