安捷伦移动信令分析仪J7341A TD-SCDMA技术概览

安捷伦信令分析仪

产品概览

　　移动网络正向3G UMTS和TD-SCDMA演进，这意味着所有的话音、视频以及数据业务都将在一个高速、扩频的无线接入网中进行传输。为满足监测第三代移动无线接入网和核心网的新需求，必须要求使用新一代的协议分析仪。信令分析仪系列产品以满足更高的智能及性能要求为宗旨，充分利用高性能的客户机服务器和多用户体系结构，无缝地从统计数据和呼叫跟踪深入到对消息的解码分析，从而提供了前所未有的故障诊断方法。同时，它还针对所有的移动网络技术和呼叫类型，提供全面统一的测试方法，用以测量网络性能和单一呼叫的性能。

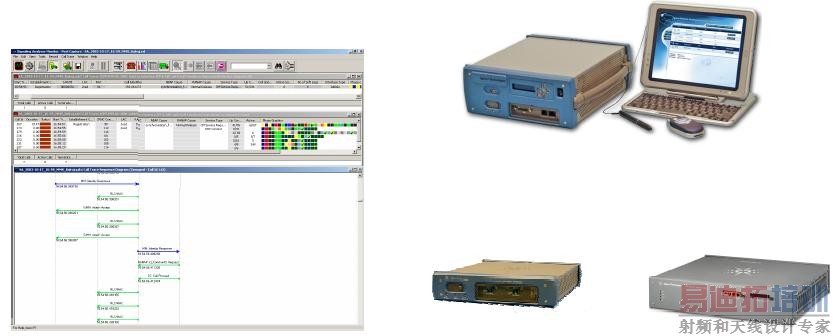

　　安捷伦信令分析仪产品系列提供了分布式测试和分析方案，可最大限度地节省在现代移动通信网络（包括GSM/GPRS/UMTS, TD-SCDMA, CDMA one/CDMA2000等）中，进行故障诊断、优化、性能指标评测、规划、安装及维护的时间和资源。其体系结构、设计和构造将显著降低测试和维护移动网络的资本支出(capex)及运营支出(opex)。信令分析仪的模块化设计和出色的灵活性有助于多个用户和用户组更快捷、更高效地诊断和排除故障。所有用户在完全分布式、多用户体系结构下，都将同时、实时地进行高性能水平的测试。当网络发生故障时，该解决方案还为技术人员查看故障原因、将大量数据转换为有效信息，以及对故障进行定位提供了方便。信令分析仪是业内最易于操作、功能最强的网络协议分析软件。其直观的用户界面已逐渐成为对全球通信网络进行故障诊断和性能分析的业界标准。信令分析仪系列是一套软件产品，它们借助安捷伦网络分析仪系列硬件探头，可在所有移动网络的主要物理链路上收集信令数据和业务流量。

信令分析仪的主要特性

　　信令分析仪是一款软件应用，它可以快速全面地对无线、有线和数据通信网络进行信令分析。诸多关键特性（例如硬件过滤、自动配置、呼叫/数据会话跟踪以及内建的统计功能等）可有效帮助客户确认和找出故障，即时发现影响客户满意度的潜在问题。信令分析仪拥有一个直观的图形用户界面，这使其倍受新老网络工程师的青睐。同时，分析仪的设计也使其非常适合于在分布式与集中测试环境下使用。其主要的TD-SCDMA 协议分析功能和特点包括：

　　? 可对复杂的TD-SCDMA lub/Iu接口上对所有的AAL-2, AAL-5通道进行VPI/VCI自动扫描和协议栈的自动配置

　　? 基于硬件的捕捉过滤器可支持满线速的数据过滤，以最大限度提高系统性能

　　? 视图过滤功能允许根据高层协议中的任意信息元素来灵活地设定显示过滤条件

　　? 支持实时多任务的协议分析、统计和呼叫跟踪功能

　　? 支持Iub和Iu接口关联的呼叫跟踪和图形化的呼叫序列图

　　? 支持基于Iub和Iu接口的AMR语音回放功能

　　? 基于时间的图形（或表格）统计（可设定阈值）

　　? 灵活的流量概览视图为被监测的流量和消息提供可定制的关键字段显示

　　? 多用户功能可在单个硬件平台上，最多支持30个客户端进行实时、高性能的数据分析

　　? 对信令分析仪中所有重要功能和应用提供了一个基于XML的应用程序界面（API）

　　? 可在任何标准Windows电脑上进行对捕获的数据进行后分析

　　? 可将捕捉的数据以数据流方式实时写入到存储设备中

　　? 在线帮助和上下文关联的用户帮助

　　? 用户可灵活配置流量概览、协议解码中不同链路和协议层次的颜色

　　? 可将呼叫控制数据导入到CSV和ASCII文件中，以供其它应用进行分析

　　? 灵活的数据记录选项允许用户自由选择如何对数据进行捕捉和保存（如定期日志记录)

　　? 可支持全中文的用户界面

流量概览

　　流量与消息查看

　　主流量概览窗口可显示（按照时间顺序）每条信令链路的捕捉消息。该窗口为每条消息显示一行基本信息。信息类型和格式分栏显示，可由用户控制。每条消息均可进一步展开，为每个八位组或字段显示一行描述信息。

　　解码视图

　　在解码视图中，各协议等级以不同颜色显示，以方便故障诊断。堆栈中各项协议的文本标头显示为协议名称。用户可根据个人偏好随意定制颜色。

　　消息检验

　　软件可以将收到的消息中的编码错误突出显示出来。在流量概览窗口中，错误消息将突出显示。消息解码之后，出错部分也会以相同的颜色显示，以帮助进行故障诊断。

　　消息顺序检验

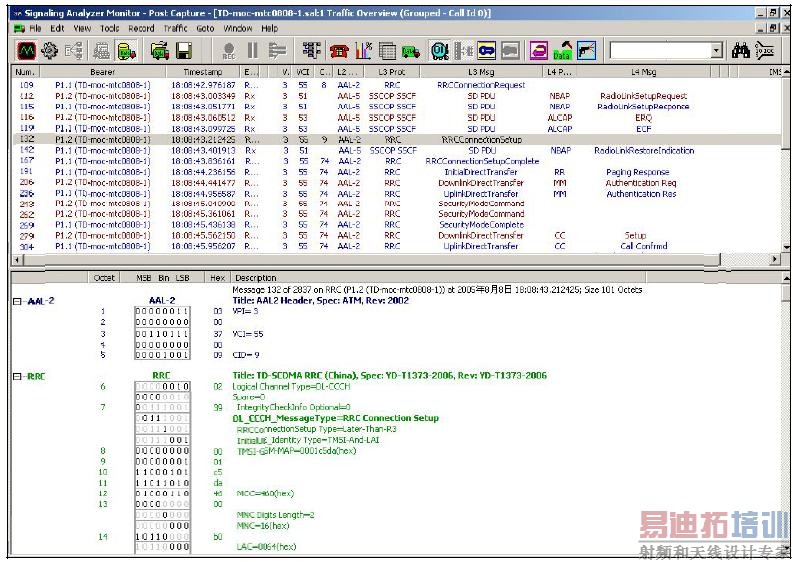

　　“消息顺序检验”功能可检测出消息顺序中的错误（比如某条消息不符合正常的呼叫模式），并突出显示包含错误消息的消息序列。下面是一个信令分析仪对TD-SCDMA Iub接口呼叫流程的解码示例。

　　图形化统计

　　该应用旨在计算各种数据包、消息和信息元素的统计结果，并以图形方式显示这些结果。信令分析仪中的统计应用主要针对较高层协议，包括：消息类型统计、协议原因值统计、以及对协议中的特殊信息元素的统计。在统计框架内，用户可以为彩色编码栏设置自己的阈值，还能以预定义的时间间隔来进行统计计算。下图显示了一个TD-SCDMA Iub接口的RRC消息分布统计示例。

　　表格统计和KPI

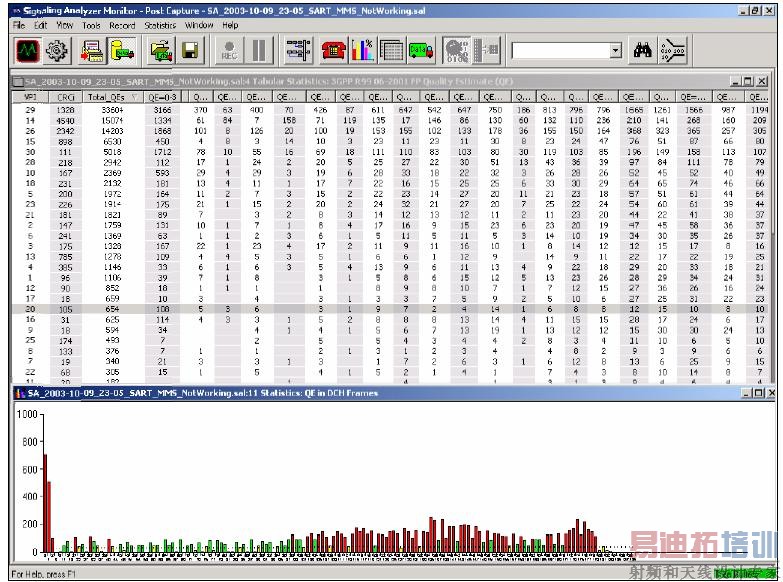

　　该应用可运行统计并以表格方式显示结果。该应用能够执行广泛的表格统计，例如按照每个NodeB 进行FER/BLER、QE分布分析、发送功率分析、接收功率分析、按照IMSI分析或SAI/LAC分析等。大多数表格统计都有对呼叫跟踪应用的独特深入分析(drill down)能力。表格统计旨在显示总体网络性能，并通过用户、位置、网络节点或网络部分识别质量下降问题。下图显示了信令分析仪的优化统计示例。这种特殊的统计应用重点统计BLER和FER，以及基于Node B的QE分布。

　　呼叫跟踪

　　呼叫跟踪概览

　　呼叫跟踪应用是一款强大灵活的故障诊断工具。它可对与某个信令呼叫或数据会话相关的所有信令消息进行分组显示,在以这种图形显示的大量呼叫/会话中，错误将“无处遁身”。该应用将生成一个用户可配置的窗口，用一行信息来表示所发现的每个呼叫。呼叫跟踪视图中所显示的呼叫标识变量和统计数据可由用户进行配置，并可显示诸如IMSI、呼叫建立时间和拆除时间等变量。

　　信令分析仪呼叫跟踪具有独特的消息组合和去组合功能。轻点鼠标，用户即可从数百万个消息中筛选出感兴趣呼叫的所有相关消息。在呼叫跟踪窗口中，用户只需用鼠标点击某个呼叫的图示，即可在消息总览窗口中过滤出属于该呼叫的所有消息，从而快速有效地进行故障诊断。
再次用鼠标点击组合按钮时就会取消消息组合，这样所有捕捉到的消息又都能在消息总览视图中显示出来。

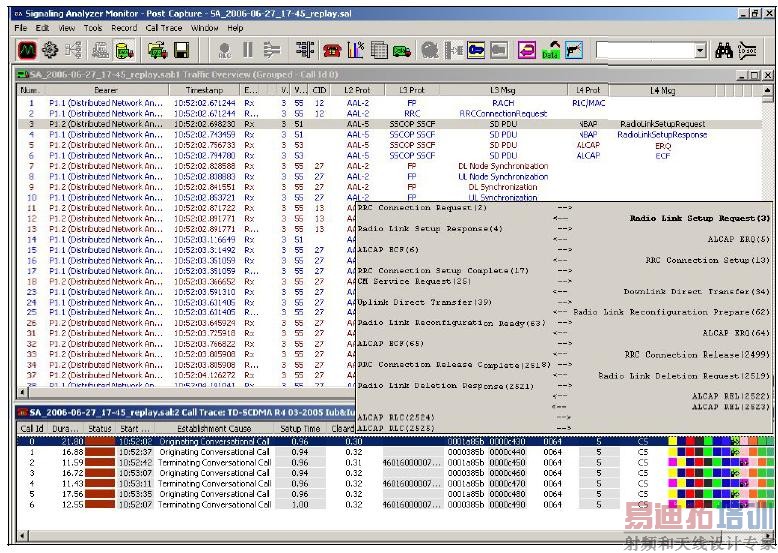

　　下图显示了一个信令分析仪在TD-SCDMA Iub接口的呼叫跟踪视图实例。
