鼎阳便捷型波形编辑软件EasyWave应用分析

自鼎阳科技研发生产的SDG1000系列、SDG5000系列函数/任意波形发生器成功推出市场后，其产品配套的上位机软件EasyWave，也受到了广大用户的好评，被认为是目前市面上普及型的波形编辑软件的优秀之作。

EasyWave是一款运行在PC端的任意波形编辑软件，它提供了强大的波形绘图、编辑、视图和数学运算等功能，通过EasyWave可以简单、快速的绘制出用户想要的波形。

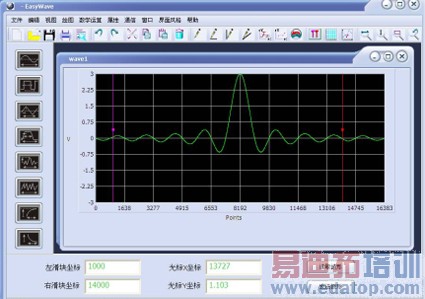

EasyWave

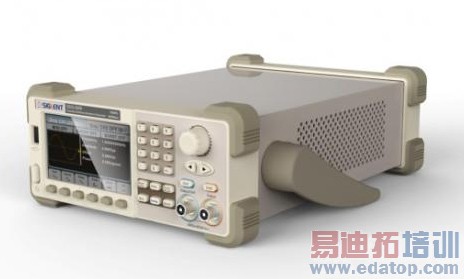

SDG5000函数/任意波形发生器

绘图模式：

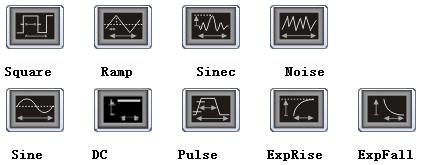

• 9种标准波形绘图
• 手动绘图
• 水平线、垂线、斜线绘图
• 方程式绘图
• 坐标绘图(鼠标输入点坐标、表格输入点坐标)

EasyWave拥有5种绘图模式，包含9种常见的标准函数波形绘图模式和4种任意波形的快捷绘图模式，9种标准函数波形绘图模式可以直接产生正弦波、方波、斜波、脉冲波、Sinc、噪声、指数上升波形、指数下降波形、直流等9种标准波形，用户确定函数变量后即可生产波形;而4种任意波形的绘图模式好比用方程式、坐标点、直尺等工具在绘画板上进行波形的自由绘制，用户绘制出自己想要的波形后即可输出，方便快捷。

编辑功能

EasyWave的波形编辑系统除了提供常用的撤销、重做、剪切、复制、粘贴、删除外，还提供了水平翻转及垂直翻转操作。编辑区域可以通过设定光标滑块位置实现精确定位，让用户准确的编辑到每一个数据点。

视图功能

EasyWave提供对波形的点视图、水平、垂直、区域放大视图操作，这样可以看清波形的局部信息，并且调整波形细节。光标跟踪功能更可以查看具体数据点的坐标信息，有利于精准定位和波形分析。另外波形颜色可调，用户可以自己设置喜欢的绘图区颜色，有易于用户重复编辑波形，并能缓解视觉疲劳。

手动绘图后的细节放大

数学运算

EasyWave软件提供了波形与常量、一个波形与另一波形的加减乘运算，同时提供了多种类型的加窗处理、滤波处理及平滑处理功能。

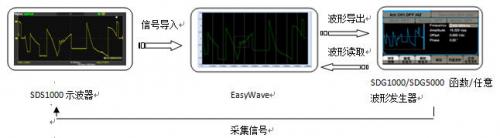

无缝连接

通过EasyWave可以把绘制的波形发送到函数/任意波形发生器，也可以从函数/任意波形发生器或SDS1000系列数字存储示波器读取存储的波形到EasyWave。通过相同格式的波形CSV数据，可以实现函数/任意波形发生器、EasyWave和示波器的无缝连接。形成信号采集、复现一体化系统。极大的丰富了广大工程师在使用普及型测量仪器的应用手段。
