可达6GHz的高频率MIMO测试系统

录入:edatop.com    点击:

      多输入多输出(MIMO)技术正在迅速流行起来,以便增强噪声和干扰环境中的无线电性能。为同时满足下一代射频通信设备和器件的研发和生产测试需求,吉时利仪器公司(Keithley)开发了4×4 RF MIMO射频测试系统。这套系统包括2920型矢量信号发生器(VSG)、2820型矢量信号分析仪(VSA)、2895型MIMO同步单元以及MIMO信号分析软件。

      新型射频信号发生器和射频信号分析仪支持的扩展频率范围达6GHz。2920型VSG提供两种配置,最大频率分别为4GHz或6GHz,产生的信号频率可低至10MHz。存储深度达100M Samples的可选80MHz带宽任意波形发生器(AWG)为用户提供了测试大量商用通信信号的能力。

      2820型VSA的4GHz或6GHz配置则都具有40MHz的标准带宽。2820型和2920型都可设定为2通道、3通道或者4通道配置。这些两用仪器能用作独立的仪器或用作4×4 MIMO测试系统中的一部分。280111型WLAN 802.11n MIMO信号分析软件是一种基于PC的分析工具,用于IEEE 802.11x信号的单通道或多通道分析。该软件也能支持4×4 MIMO通道配置。

      2895型MIMO同步单元为系统仪器提供高度同步的信号,支持4×4 MIMO测试同步。MIMO测试系统具有±1ns信号采样器同步精度,峰峰值信号采样器的抖动小于1ns,峰峰值射频载波相位抖动小于1°。通过对具有这些高性能测量规范的系统进行严格的多单元同步,该系统能支持苛刻信号的MIMO测量,比如IEEE 802.11n 40MHz WLAN MIMO和IEEE 802.16e Wave2 Mobile WiMAX。

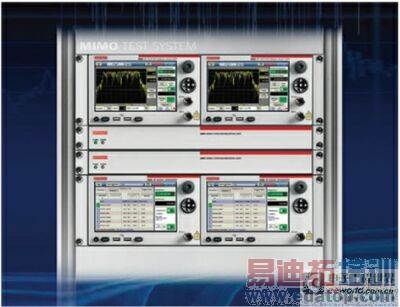

吉时利仪器公司的4×4 RF MIMO射频测试系统包括2920型VSG、
2820型VSA、2895型MIMO同步单元以及MIMO信号分析软件。
