大唐移动TD-SCDMA终端综合测试仪 领军测试仪表

录入:edatop.com    点击:
CTP3110 TD-SCDMA终端综合测试仪(简称综测仪)是大唐移动推出的一款TD-SCDMA终端射频一致性测试系统,该系统具备TD-SCDMA系统模拟器、TD-SCDMA信号发生器和TD-SCDMA频谱分析仪等功能,从满足终端生产测试需求及研发需求的角度出发,可广泛应用于TD-SCDMA终端生产中的板级校准和整机测试,以及TD-SCDMA终端芯片制造和终端研发设计等领域,同时也可应于TD-SCDMA终端射频一致性测试的认证系统。

  CTP3110 终端综测仪是采用大唐移动多年积累的硬件射频和协议软件平台架构,采用自主的知识产权开发和设计,保证后期产品的持续开发和维护,同时在系统算法方面具备很大优势。终端综测仪支持从TD-SCDMA到TD-LTE的平滑过渡,充分保证客户投资。

大唐移动TD-SCDMA终端综合测试仪 领军测试仪表

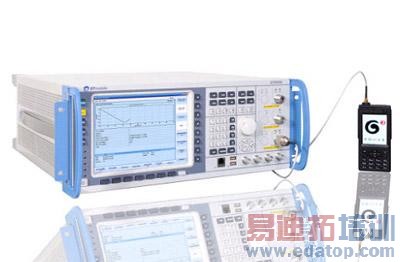

图1:CTP3110仪表整机形态

  CTP3110 TD-SCDMA终端综合测试仪的特点

  CTP3110 终端综测仪支持3GPP TS34.122终端射频一致性测试规范的生产测试项,同时为满足测试需求,提供手动/自动化测试方式及GPIB远程控制功能,上机位的PC机可以通过GPIB总线远程控制综测仪,提供灵活的手动和自动化测试功能。

  CTP3110在硬件方面具备丰富的外部接口和灵活可配的工作模式,因此适合与其他仪表互连实现系统集成测试,外部接口包含USB、GE、RF输入输出、语音输入输出、时钟、TRIG及标准的GPIB接口;同时可根据不同需要提供多种基带配置组合,最多可支持2个单载波小区配置(标配),单小区支持A、F、E频段测试。

大唐移动TD-SCDMA终端综合测试仪 领军测试仪表

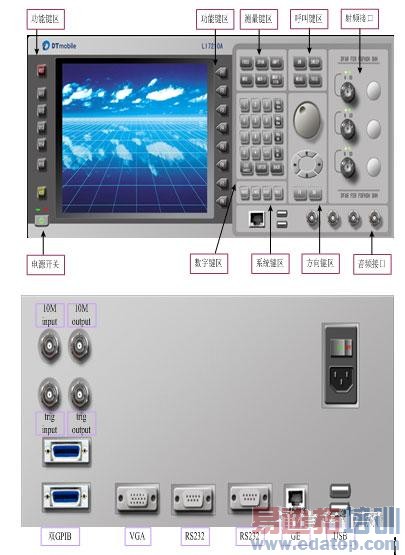

图2:CTP3110外部接口配置

  CTP3110与其他的综测仪相比,有两大技术优势,一是提供收发分离的测试模式;二是提供独特的双通道双路手机测试,可以同时支持两个手机单独测试,提供两个音频接口和串口接口;可支持双路终端和双路语音的测试测试,也可支持两种不同制式手机的测试,整个系统互不干扰。

  在协议软件及人机界面方面,CTP3110具备简单清晰、独特、人性化的软件界面和准确的软件算法实现;具备灵活选择且丰富的终端测量项,支持双终端不同测试项及单终端多测量项的同时测试;协议软件包支持R4、R5和R7。

大唐移动TD-SCDMA终端综合测试仪 领军测试仪表

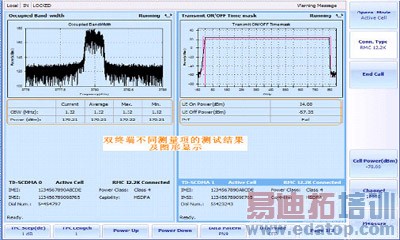

图3:CTP3110人机界面

  CTP3110终端综测仪可以提供平滑演进至TD-LTE,架构无需变化无需重复投资;可通过转模和共模两种演进方案实现对TD-LTE的支持,在满足终端TD-LTE协议测试的需求基础上充分保护客户现有投资,提高测试效率。

  CTP3110 TD-SCDMA终端综合测试仪的优势

  CTP3110 TD-SCDMA终端综合测试仪全面采用自研射频平台,硬件及软件平台都由大唐移动独立设计完成,具备全部的自主知识产权。作为终端生产的平台,和其他主流的终端综测试仪表相比,拥有着低成本、高效率、及出色的稳定性,其优势体现在几个方面:支持信令模式和非信令模式;支持TD-LTE、FDD_LTE、GSMGPRSEDGE等无线制式的灵活扩展;支持2部终端同时测试,节约用户投资;测试速度快,单部手机测试时间控制在30秒以内,提高终端的生产效率;支持测试报告的自动生成,测试数据的自动记录。

  关键链接

  CTP3110 TD-SCDMA终端综合测试仪是大唐移动在国内终端射频测试仪表领域的一个从无到有的突破,弥补了国内通信仪表领域射频一致性测试平台的空白。伴随着该产品的诞生,大唐移动在终端协议和射频一致性测试领域都有了全面的解决方案,从而积极有效的推动了TD-SCDMA和 TD-LTE的终端测试仪表领域的产业化进程。
