高端电流检测放大器性能分析

综上所述，只有在满足以下条件的情况下，在R_S+和R_S-引脚之间接入串联电阻后所构成的滤波器可以获得最佳性能：

1. R_SENSE+与R_S+之间的串联电阻远小于R_G1；

2. R_SENSE+与R_S+之间的串联电阻应等于R_SENSE-与R_S-之间的串联电阻的两倍。

注意，由于R_SERIES+等于R_SERIES-的两倍，应相应增大共模滤波器的电容，以满足交流和瞬态性能的要求。

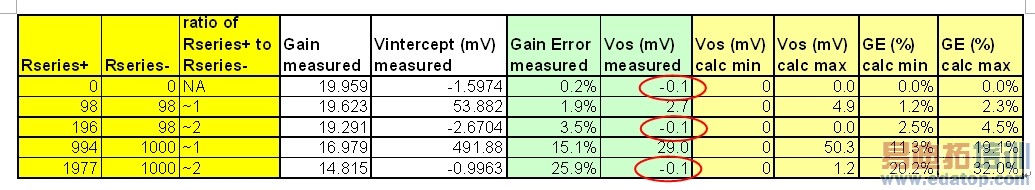

表1：MAX4173串联电阻的测试结果。

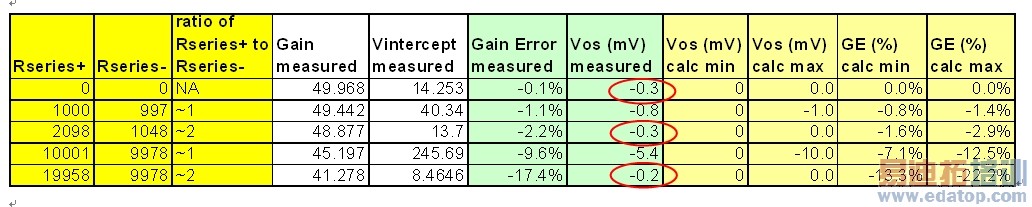

表2：MAX4372串联电阻的测试结果。

表1给出了MAX4173T的实验室测试结果，用于验证上述推论。V_OS的最小值和最大值可由数据资料给出的偏置电流的最小值和最大值推算，取R_G1=6kΩ±30%用于计算最小值和最大增益误差。同样，表2给出MAX7372F的测试结果(R_G1=100kΩ)。最小、最大增益误差以及最小-最大V_OS的计算推导如下：

Old Gain

＝Constant×R_GD／R_G1＝20(T-version MAX4173)

New Gain

＝Constant×R_GD／R_G1new

＝R_G1＋R_SERIES+

＝Old Gain×R_G1／R_G1new

＝20×R_G1／(R_G1＋R_SERIES+)

Gain Error

＝(20－New Gain)／20%

＝R_SERIES+／(R_G1＋R_SERIES+)

Min Gain Error

＝R_SERIES+／(1.3×R_G1＋R_SERIES+)

Max Gain Error

＝R_SERIES+／(0.7×R_G1＋R_SERIES+)

R_G1＝6k(MAX4173)

V_OS＝I_BIAS2×R_G2new－I_BIAS1×R_G1new

＝I_BIAS1×((2×R_SERIES-)－R_SERIES+)

I_BIAS2＝2×I_BIAS1

I_BIAS1(min)＝0

I_BIAS1(max)＝50uA(MAX4173)

作者：Prashanth Holenarsipur

Houston Hoffman

美信公司
