新的MT8860A WLAN 测试装置
在过去的三年当中,通过向计算机用户提供无线网连接,802.11 WLAN标准得到了迅速的普及。市场预测显示:2004年802.11芯片组的销售量预计将在5000万到1亿颗之间,到2007年这一数字将增加到2亿5000万颗。

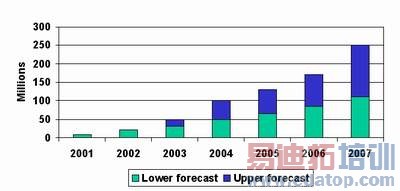

图1:802.11芯片组销售预测 |
此前是作为现有PC的附加装置加以推广的芯片组,现在往往作为PC卡或USB配件加以销售,但市场正迅速地朝着像 “英特尔迅驰”这样的笔记本电脑中的嵌入式技术发展。尽管技术集中于像机场和咖啡厅这样的无线热点,研究表明使用WLAN技术最为普遍的地方是家庭及家庭办公环境。无线ADSL路由器使家庭用户能够在家庭或花园内的任何地方操作电脑、高速上网并登录到公司网络,从而使他们从卧室改装的狭小办公室中解放出来,第二种使用WLLAN最为普遍的地方是具有无线热点的办公环境中。
IEEE 802.11标准是目前最为流行的PC无线网络标准,这一标准本身由许多部分组成,包括物理无线层的3个重要部分: 802.11b、802.11g 802.11a,这一标准的其它部分集中于较高层、安全及服务质量(QoS)和应用。开发人员可登录到IEEE网站,并支付少许费用下载这一标准,这使所有公司可获得开发新的芯片组及协议堆栈所必须的标准。
较之于GSM、CDMA2000、3GPP和蓝牙这样的通用无线标准,802.11标准的测试要求较少且没有确切规定测试模式。这一标准对期望结果进行了定义,但对所采用的方法未做说明。但是这种规范也产生了许多问题,对于那些大批量生产WLAN产品的制造商尤其如此。
在大部分无线标准中,定义测试模式的目的是规定通用命令或方法,从而将被测器件(DUT)置入特定测试模式以简化测试。通常这会包括把测试器所发出的效载荷送回的回环模式,这是测量位错率(FER)和帧错率(FER)接收机灵敏度的最简易的方法。其它的命令也会使测试器控制DUT正在传送或接收的信道,还能设置特定的有效载荷状态或数据包长度。由于802.11标准没有通用的测试模式,各个芯片组开发商不得不编写专用测试模式命令。

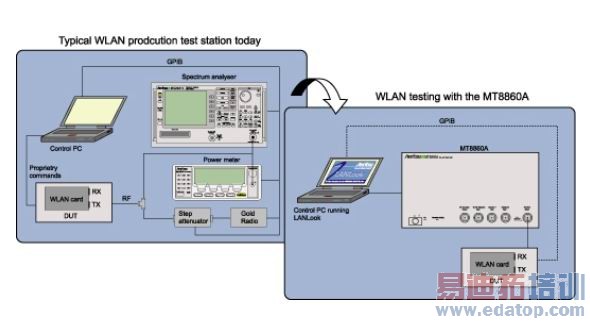

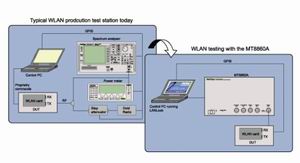

图2: MT8860A整合了WLAN参考 |
缺乏通用测试模式信令导致测试设备制造商不能轻松地开发出一种能够测试所有芯片组的盒式仪器,因而导致测试系统只可专门用于一个芯片组开发商的产品。对于众多具有WLAN接口的产品制造商而言,会导致使测试系统很难适应或配置于新的产品线上。
对于整个WLAN行业而言,这种状况会产生不利影响。首先,由于每个新产品需要全新测试系统,产品投入生产要花费更长的时间;其次,这种测试系统本身就比那些可用于其它无线技术的盒式测试装置要昂贵很多;第三,这种测试系统的维护及校准更加复杂。
目前用于WLAN产品生产的典型测试系统由一台频谱分析仪、用于发射机测量的功率计及用于接收机测量的衰减器组成。测试系统开发商必须写入测试系统程序以控制仪器、金卡和DUT。控制DUT的命令属专用命令,它也属于芯片组开发商的知识产权。
Anritsu公司已经意识到WLAN产品制造商在生产设备中所面临的问题,并已开发出一种新的专用于满足那些制造商急需的测试仪器-MT8860A WLAN测试装置。
MT8860A整合了WLAN参考无线电和频谱处理器,从而在单台测试仪器上的单个测试端口上即可进行DUT发射机和接收机的测量。
在定义MT8860A时,Anritsu公司考虑到客户的如下需要:
1. 提供最短生产测试时间;
2. 减少了设置生产过程的时间;
图3:LANLook检查接收机灵敏度调查结果(点击放大图) |
3. 无须考虑芯片组即可设计所有可用WLAN产品方案;
4. 减少整个周期的制造成本;
5. 提高了WLAN产品的出货质量;
这一测试设备所具有的众多特性使生产过程中器件测试时间变得更短,MT8860A具有测量发射机和接收机所具有的单端口,以前的测试系统往往要求用于发射机和接收机阶段的测试站分开,致使在处理和连接DUT时消耗大量时间。MT8860A还可利用频谱处理卡同时测量发射机的测量功率、频率和频谱,在传统的测试系统中,这些测量必须通过功率计和频谱分析仪依次完成。
MT8860A高度集成的特性使系统开发时间更短,并且无需设计适合所有系统组件的互联网络,也无需进行电缆组件及信号合成器的损耗校准。这一测试系统的互联均被集成在MT8860A中,并在仪器制造过程中加以校准。测试程序也极易写入,因为该程序只与单个测试仪器接口,而不是接连到多个仪器、用户金卡及衰减器。
为了帮助制造商从一种产品线迅速转换到另一种产品线,开发一种能测试所有芯片组的盒式测试仪器很重要,由此产生的最为棘手的问题是如何提供数据包误差率(PER)的通用测试方法和接收机灵敏度测量的方法。通过建立自身与DUT之间的标准WLAN链接, MT8860A可在所有的芯片组上进行PER测量,然后,功率电平低至-110dBm的用户定义数据包被传送到的DUT上。MT8860A对所接收的确认数据包的数量计数,然后根据被传输到确认数据包的比率计算出PER,由于MT8860A采用标准WLAN协议,这一简便的测试技术对任何芯片组都是可行的。
老式测试系统具有多种仪器和金卡,要维护其性能及校准状态是相当耗时的。通常,金卡只不过是一种经测试符合正常规范的标准WLAN卡。这种卡不具备跟踪能力,其性能会随时间和温度变化。这往往造成不同的生产线出来的同一种产品存在标准差异,要使这种不利影响最小化,往往需要每4或8周更换一次金卡。采用MT8860A可消除这些不利影响,并提供了一种遵循国家标准的可跟踪的仪器质量测试系统。

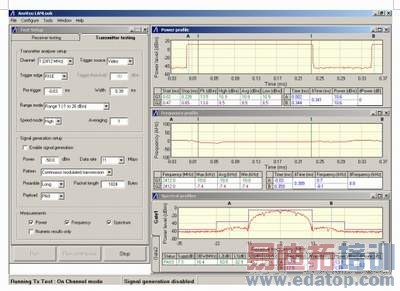

图4:LANLook检查DUT发射机测量结果 |
老式测试系统中,金卡性能随时间变化会导致生产质量的巨大差异。在极端情况下,同一生产线生产的产品或许不能方便地同另一生产线生产的同种产品互通。通过采用参数、性能均被严格控制和校准的参考无线电,MT8860A消除了所有这些变数。
MT8860A通过GPIB接口控制,Anritsu公司提供一种称为LANLook的PC程序来配置仪器、设置测量法并显示结果。LANLook以Visual Basic编写并提供全部源代码。如果必要,用户能修改LANLook使其符合用户特定测试系统的要求。
通过引入Anritsu MT8860A WLAN测试装置,集成802.11技术的各种产品的生产将会更快、可重复性更好。
作者:Angus Robinson
产品经理
Anritsu EMD
