实验室电路之多通道热电偶测量解决方案
录入：edatop.com 点击：
如果不需要油槽测量，则可利用CD光盘上的软件，通过 PC的USB接口使用EVAL-CN0172-SDPZ评估板测量3个热电偶的温度。
有关测试设置、校准以及如何使用评估软件来捕捉数据的详细信息，请参阅CN0172用户指南： www.analog.com/CN0172- UserGuide.
图5. 测试设置功能框图
测试结果
表6显示采用不同的冷结(CJ)温度固定值，在各种热电偶温度下该解决方案的误差曲线。宽温度范围内的整体解决方案误差不超过±0.25℃。请注意，若对AD7793 ADC执行系统校准，则可进一步改善解决方案精度。
图6. 固定冷结(CJ)温度下的误差与热电偶温度的关系

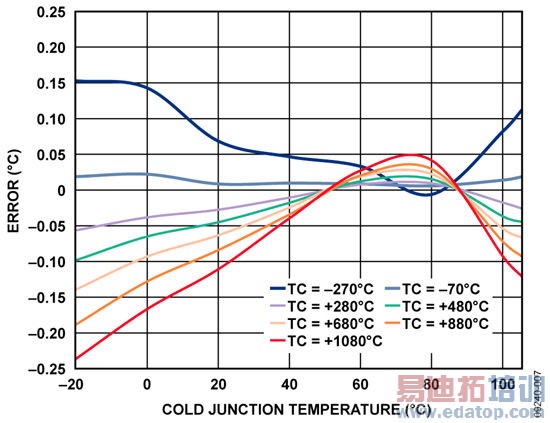

图7显示采用不同的热电偶温度固定值，在各种CJ温度下该解决方案的误差曲线。宽温度范围内的整体解决方案误差不超过±0.25℃。
图7. 固定热电偶温度下的误差与冷结温度的关系
