查找嵌入式系统中噪声来源的助手——混合域示波器

无线电产生的噪声

在嵌入式系统中增加无线电系统时还有一个潜在问题，即无线电生成噪声，会干扰系统的其它部分，或不能满足无线电信号的法规限制。占用带宽和总发送功率等测量还有助于评估是否满足法规要求。

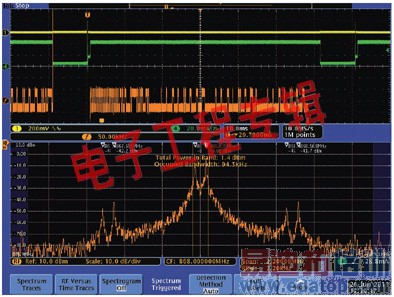

图8显示了想要的信号的频谱以及相邻频率中的杂散信号传输。它显示了基础频率任一侧500 kHz左右的部分杂散信号，但它们比基础频率低约40 dB，整体上是可以接受的。这个图还显示测得的信号功率为1.4 dBm，占用带宽为94.5 kHz，落在可以接受的100 kHz典型带宽范围内。

图8.基础信号周围的信道外频谱

下一步是使用与图8中基础频率相同的测量查看二阶谐波。在这个实例中，我们发现，二阶谐波上的功率电平较基础谐波略微下降了不到40 dB，占用带宽是基础谐波频谱带宽的两倍。图9显示了三阶谐波，其通常是无线电系统中最麻烦的部分。但是，在这个频率上，信号的噪声功率相对于载波非常低(~ -60dBc)。

可以直到六阶谐波在这个频段中进行测量。在这一频率中，这一无线电几乎没有明显辐射，低于-80 dBm。

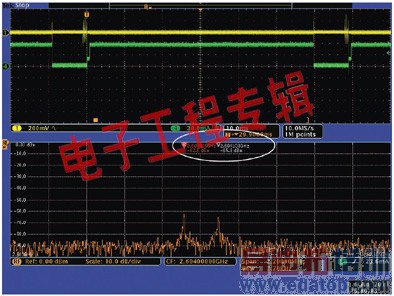

图9. 三阶谐波上的频谱

小结

在嵌入式系统中包括无线通信技术时，要考察许多关键问题，包括电源开关噪声的影响、正确设置无线电集成电路的工作参数、保证发射输出满足相应的无线电法规。

MDO能够查看时间相关的信号，帮助设计人员高效诊断和测试电源和其它噪声影响。它能够确认正确设置发送到无线电的数据命令，并能够检查来自发射机和其它电路的杂散辐射。它可以用来测量高达6 GHz的RF信号，另外还可以通过时间相关的采集，查看来自开关电源和数字电路的低频噪声。

希望了解更多，请登录http://www.tek.com/zh/scoperevolution/index53.html，观看“查找无线嵌入式系统的噪声来源”在线研讨会。
