查找嵌入式系统中噪声来源的助手——混合域示波器
录入:edatop.com 点击:
我们测量以868 MHz为中心的无线电频谱,其拥有相当低的2 kbps的FSK调制数据速率,以供参考。图2显示了参考频谱。注意MDO同时显示时域视图和频域视图,所有信号都时间相关。

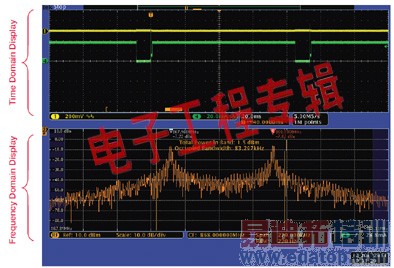

画面的下半部分显示了RF信号的频域视图,在本例中是无线电发射机输出,画面的上半部分是时域的传统示波器视图。频域视图中显示的频谱来自时域视图中短橙色条指明的时间周期,称为频谱时间(Spectrum Time)。
图2. 观察时域和频域

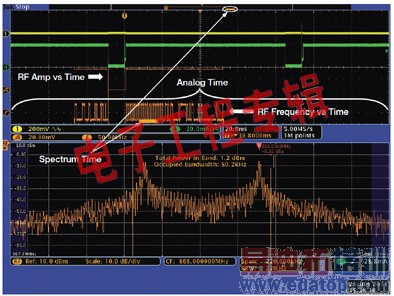

由于时域画面的水平量程独立于处理时域画面傅立叶变换(FFT)要求的时间数量,表示与RF采集相关的实际时间周期非常重要。MDO系列示波器的独特结构可以以时间相关的方式分开采集所有输入(数字信号、模拟信号和RF信号)。每个输入有单独的存储器,视时域画面的水平采集时间,存储器中采集的RF信号支持频谱时间,并可以在模拟时间内部移动,如图3所示。
图3. 使用干净的实验室电源显示的多个数据包前置码符号期间的占用功率测量
可以在采集数据中移动频谱时间(Spectrum Time),考察RF频谱怎样随时间变化。在图3中,我们放置频谱时间,显示数据包前置码多个符号期间发送的信号的频谱。频谱时间是支持频谱画面希望的解析带宽(RBW)要求的时间数量。它等于窗口整形因数除以RBW。默认的Kaiser Window的整形因数为2.23,在本例中,频谱时间为2.23/220 Hz,约为10 ms。
FSK调制一次只有一个RF信号频率,我们对频谱使用较长的采集时间,以测量占用带宽和总功率。
