MDO混合域示波器应对物联网设计挑战

录入:edatop.com    点击:

在RIFD系统研发中MDO混合域示波器的应用

MDO混合域示波器应对物联网设计挑战

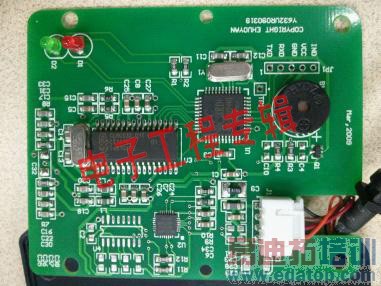

图一:采用NXPCLRC632芯片的RFID读写器

测试13.56MHzRFID读写器的RF信号质量参数

13.56MHz高频RFID系统是目前国内应用最为广泛,技术较为成熟的射频识别系统。相关的国际标准对射频发射频率、信道带宽、发射功率等参数都有明确的要求,特别是RF信号的幅度(功率)随时间变化的情况,标准有着严格的规定。以读写设备为例,读写设备发出的载波信号的幅度变化时间,必须符合ISO18000-3标准对于t1-t4的时间限制。

MDO混合域示波器应对物联网设计挑战

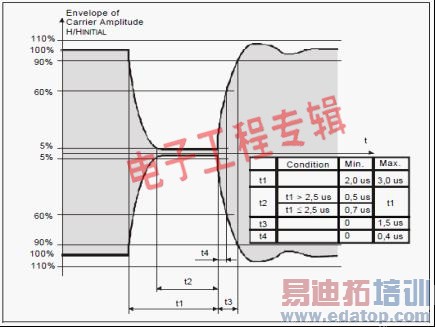

图二:ISO18000-3 13.56MHz RFID空中接口时间参数规范

通过使用MDO4000独特的触发功能,用户可以轻松稳定捕获RFID的时域和频域信号。如图所示,由于载波信号幅度在变化,使用传统手段很难测量出RF信号从90%下降到5%的T1的时间长度。我们可以打开AvsT调制曲线,它代表了RF信号的幅度相对于时间变化的轨迹。通过自动测量或手动光标测量,我们可以轻松得到T1的准确时间。同理可以完成其他时间参数的测试。

MDO混合域示波器应对物联网设计挑战

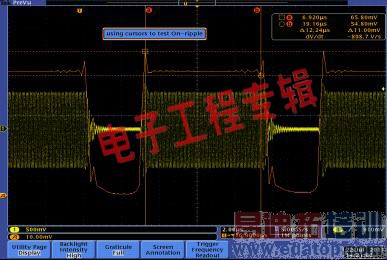

图三:13.56MHzRFID PCD到PICC信号的时域和AvsT调制域波形

MDO混合域示波器应对物联网设计挑战

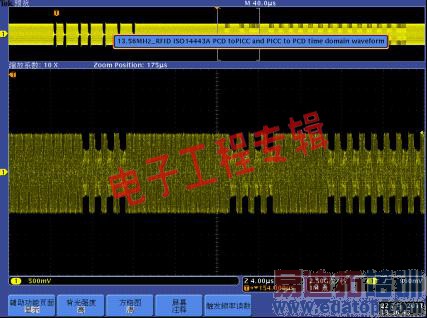

图四:测量PCD发射信号与标签返回信号间的延迟时间

测试PCD到PICC的读写时间

另一个需要严格保证的时间是从读写器发出读卡信号后到标签返回信号的时间。过长或过短的时间都会被认作读写失败。使用传统仪器测量这些信号的难度很大。MDO4000可以将RF信号的AvsT的轨迹完整展示的屏幕中,用户只需用光标定位到相应位置,即可得到这一延迟时间。

MDO混合域示波器应对物联网设计挑战

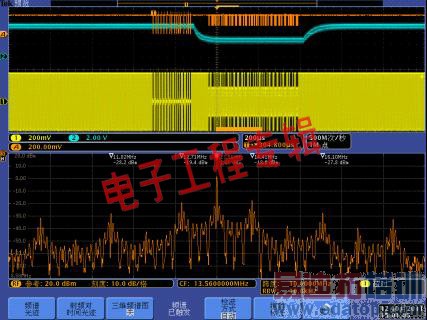

图五:13.56MHz RFID射频信号的时域波形、调制域波形与频谱显示

使用ASK调制方式的RFID系统是通过副载波传输数据信息的。在上图的频谱部分,我们可以清楚地看到射频信号的载波是13.56MHz,副载波信号为±800KHz左右。符合相关规定的要求。如果需要测量射频信号的射频参数,如信道功率、邻道功率比或占用带宽等,通过选择MDO4000的自动测量功能,可以在屏幕中直接显示这些测量结果。

如果设计人员希望了解RFID系统传输的数据情况,MDO4000同样可以提供强有力的支持。MDO4000可以提供RF信号的IQ数据。将这些数据导入泰克的RSAVu软件后,可以完成RFID数据的解码、射频指标计算等工作。如下图所示,使用RSAVu软件读取MDO4000提供的.TIQ数据,软件可以计算得出RF信号的幅度时域波形,计算得出EVM、调制深度、调制系数、频率偏差、码速率等参数。并可以将这些RF信号代表的数据解码显示出来。简化了设计人员的调试难度。

MDO混合域示波器应对物联网设计挑战

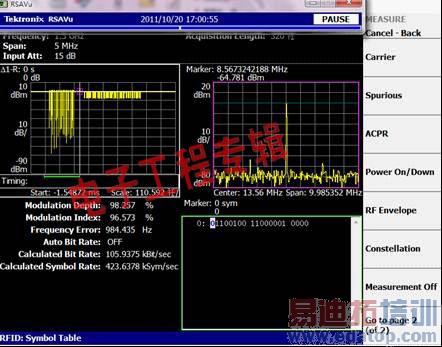

图六:RSAVu自动测试和解码功能

下一页:MDO的系统级调试和分析功能
