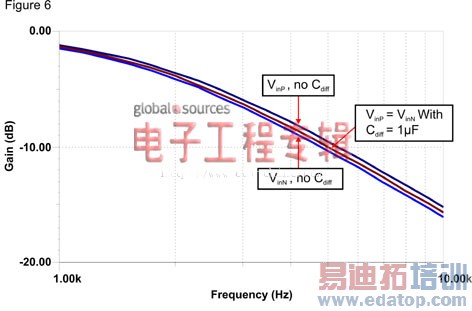

图6显示了VinP和VinN曲线图与无Cdiff和Cdiff=1μF时两种频率的对比情况。请注意，没有差动电容时，INA333的输出大小有差别。这种差别被放大至输出，成为最终降低SNR的噪声。Cdiff= 1μF时，VinP和VinN之间的差最小。
图6:Cdiff=0和Cdiff=1μF时，VinP和VinN的曲线图

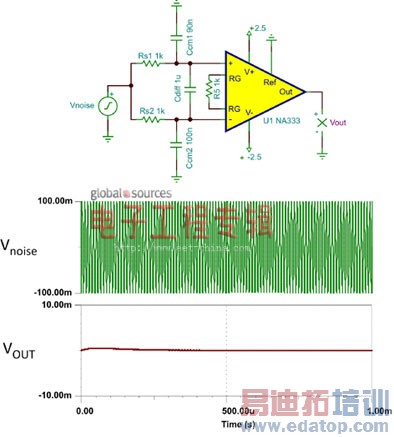

图7显示了Cdiff=1μF时INA333输出的总噪声性能改善情况。
图7:INA333使用Cdiff时获得改善的噪声滤波仿真情况
总之，安装于仪表放大器前部的低通滤波器应该有一个差动电容，且其大小至少应比共模电容高10倍。这样，通过减小Ccm不匹配的影响，让共模噪声变为差动噪声，从而极大地提高滤波器的效率。
下次，我们将针对主/从系统中I2S时钟存在的一些难点为您释疑解惑，敬请期待。
作者：Matthew Hann
德州仪器 (TI) 高精度模拟应用经理
