教您通过前端将PC声卡改造为高速采样示波器

录入:edatop.com    点击:
有多种软件包可以使个人计算机(PC)中的立体声声卡提供类似示波器的显示,但低采样速率、高分辨率模数转换器(ADC)和交流耦合前端最适合20 kHz及以下的可用带宽。现在,这种有限的带宽可以扩展——针对重复波形,可以在声卡输入前使用一个采样前端。利用高速采样保持器(SHA)对输入波形进行二次采样,然后通过低通滤波器重建波形,并使其平滑,可以有效延展时间轴,使PC能够用作高速采样示波器。本文描述一种能够实现这种改造的前端和探头。

图1所示为一个插入式附件的原理图,它可以配合典型PC声卡采样使用。每个示波器通道使用一个高速采样保持放大器AD783 SHA的采样信号由时钟分频器电路的数字输出提供,下文将通过一个例子说明。AD783输入由一个FET缓冲,因此可以使用简单的交流/直流输入耦合。在所示的两个通道中,当直流耦合跳线开路且输入为交流耦合时,1 MΩ电阻(R1和R3)提供直流偏置。采样输出由图中所示的双极点有源RC网络低通滤波。该滤波器不必是一个有源电路,但所示的滤波器能够提供有益的缓冲低阻抗来驱动PC声卡输入。

教您通过前端将PC声卡改造为高速采样示波器
图1. 双通道模拟采样电路

AD783 SHA提供高达数MHz的可用大信号带宽。输入端的有效压摆率约为100 V/μs以上。采用±5 V电源时,输入/输出摆幅至少为±3 V。对于500 mV p-p以下的摆幅,小信号3 dB带宽接近50 MHz。

利用图1所示的前端电路以及采用Visual Analyser1软件的PC声卡,可以得到一个以1 MHz频率重复的2 MHz单周期正弦波,如图2的屏幕截图所示。采样时钟以80.321 kHz的采样速率提供250 ns宽的采样脉冲。这里的有效水平时基为333 ns/分频比。例子中使用的PC声卡采用SoundMax 编解码器,其采样速率为96 kSPS。本例中,有效采样速率约为40 MSPS。

教您通过前端将PC声卡改造为高速采样示波器
图2. 以1 MHz频率重复的2 MHz单周期正弦脉冲

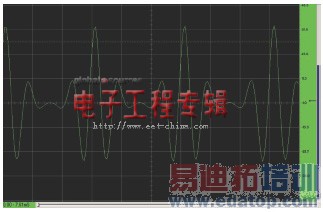

图3中的屏幕截图显示的是一个以1 MHz频率重复的高斯正弦脉冲。采样时钟速率同样是80.321 kHz,采样脉冲宽度为250 ns。

教您通过前端将PC声卡改造为高速采样示波器
图3. 以1 MHz频率重复的4 MHz高斯正弦脉冲

下一页:采样时钟发生器示例
