采用LXI示波器搭建分布式测试系统

录入:edatop.com    点击:

使用DS1000B的LXI总线接口能够方便快捷地搭建分布式测试系统。比如,在无线通信基站测试中,无线基站的运行状况对整个网络的运行质量有非常大的影响,因此通信运营商必须保证基站工作状态良好,保证通信网络正常工作。这就需要对无线通信网络和基站进行有效监测,以保证网络不出现掉话、信号覆盖范围减小、数据吞吐率骤降等问题。传统的无线基站测试方法,工程维护人员需要携带笨重的测试仪器,在恶劣的野外环境中对通信设备进行现场测试和维护,因此完成一次测试任务往往需要调动大量人员,而且测试周期也比较长。

如果使用LXI测量测试设备直接接入测试点并在基站固定放置,再接入以太网,维护人员则只需要正确设置各个仪器的IP地址,便可以在监测中心随时调出某基站的多种测试参数,快速实现无人值守的远程监测。如果对LXI系统进行系统集成开发,可以对更多复杂的无线通信参数进行测量。

在进行基站测量时,通常需要使用符合LXI标准的频谱分析仪、矢量信号分析仪、无线通信信号源、功率计、示波器等来测量发射机平均功率、发射频率偏差、波形质量、RF总输出功率、杂散发射、频率容限等重要指标。

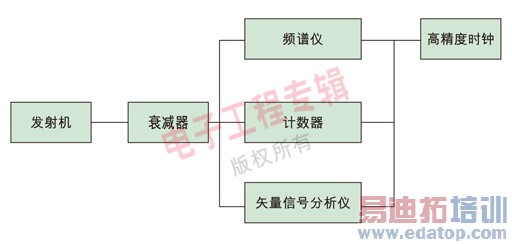

以测量频率容限测试为例,需要使用多台仪器协同工作,包括频谱仪、计数器、矢量信号分析仪、高精度时钟参考,如图6所示。


通过LAN连接仪器,并对测量系统进行编程。另外,频谱分析仪锁定与载波有特定关系的单频信号,利用计数器和矢量信号分析仪分析此信号。当然,在频率容限测试中,几种测试仪器必须使用非常准确的时钟来达到精确的同步。对于这点要求,LXI-A类仪器可以发挥其独特的优势――使用同步触发总线来同步多台仪器,非常简单地实现纳秒级的时钟同步。

不同基站的多种测量结果可通过互联网传输到基站维护中心局,以实现运营商对基站参数的实时监控,保证及时发现基站故障、定位故障和解决故障,提高用户满意度(见图7)。

n块タ邾8沧!╧y示波器的强大连通功能在分布式或远程控制系统中显示出独特的优势,允许不同工作地点的工程师共享测试结果。LXI正充分发挥着其强大的技术优势,未来RIGOL将推出更多的LXI仪器,以帮助工程师快速搭建复杂的测试测量平台。

作者:李长青

技术工程师

北京普源精电科技有限公司
