如何用 像质量分析仪快速测量高清 像的系统性能

跨层监测

HDTV能否取得商业成功，关键取决于能否为收看者提供最佳的图像质量。在卫星和有线电视应用中处于领先地位的标准是H.26?/MPEG-4 Part 10，而在IP领域占主导地位的是VC-1和H.26?。

要想充分利用这些视频编解码器的所有潜在好处，就必须正确地调试信号传送通道，不论这种通道是卫星传输、有线传输、地面传输还是IP传输。在移动电视中使用的是CIF或QCIF等分辨率较低的格式，但存在的问题与IP通道非常相似。对于传统的卫星电视、有线电视或地面广播电视等系统来说，必须同时关注射频域和视频域。

这种方法被称作跨层监测，是一种预处理方法，在遇到传输问题时能进行快速的故障隔离与故障根源识别。为了达到规模效益，泰克公司在其仪器中引入了射频通道轮流检测机制，可以在各个通道间进行智能的循环检测，同时仍能优先处理关注度较高或价值较高的通道。在IP域，现在已经可以实现跨许多段的快速监测，能立刻指示重要的信号故障并加以深入诊断，从而帮助设计人员正确查找问题所在。

MTM400 MPEG、射频和IP监视器可确保服务质量要求和服务等级约定得到追踪和满足。

基础数据流分析

为了改善H.26?质量，泰克还开发了一套测试套件用于基础数据流分析，以提高编程效率。该套件包含一个H.26?复接器、一个缓存分析仪和一个传输流分析仪。其中H.26?复接器可以帮助用户利用泰克的Vclips测试数据流库创建测试传输流，缓冲器分析仪用于验证机顶盒设计和数据流的一致性，传输流分析仪则用于确保传输的是经H.26?编码的数据流。

该测试套件配合MT430等测试硬件就能进行实时测量。为了改善连接性与跨层测试功能，升级后的MT430已具备多种射频与IP接口。

要支持HDTV的端到端测试需要不同域中的各种测试工具与专业技术，例如未压缩的多种格式视频和音频、用于播放的压缩视频以及存储与工作流程所需的文件型视频等域。

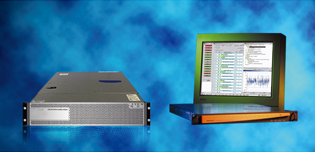

图1：泰克公司的PQA500图像质量分析卡和MTM 400 MPEG传输数据流监测

作者：Winfried Schultz

Tektronix视频仪器营销经理
