仪表符号标准
录入：edatop.com 点击：
本文介绍如何读懂设备图中经常出现的仪表符号。如需要更详细的内容，请查阅相关标准文件。
仪表符号标准由ISO 3511/1-1977*1与JIS8204-1983*2确定。在执行一系列功能的仪表设备(单回路)图中，ISO/JIS为表达相同概念定义了单字符符号(一个大写字母)，或者图形符号。
*1:ISO 3511/1-1977过程测量控制功能和仪表设备-符号表示法-第一部分:基本要求
*2:JIS8204-1983仪表符号
接下来举例说明字符和图形符号所代表的仪表。
仪表字符符号举例
表2与表3中列出的字符符号由变量符号、功能符号(和其中的组合)、以及个体符号(回路数量)构成，并按照这个顺序显示。

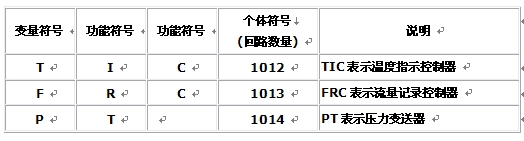

表1：仪表字符符号
仪表图形符号举例
图形符号由表4中的符号以及其中的组合构成。
图1：仪表图形符号
常用仪表字符和图形符号

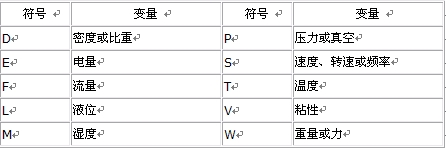

表2：变量符号
表3：功能符号
表4：常用图形仪表符号
详细资料：
1. ISO 3511/1-1977过程测量控制功能和仪表设备-符号表示法-第一部分:基本要求
2. JIS8204-1983仪表符号
