分析PLL带宽对高速串行数据眼 测试结果的影响

录入:edatop.com    点击:

如果将PLL带宽设为5000kHz得到眼图如图12所示。由于PLL带宽进一步增大,传递出去的抖动减小,因此可以看到在PLL带宽为5000kHz时眼图已经完全张开。

图12:PLL BW=5000kHz得到的眼图。
图12:PLL BW=5000kHz得到的眼图。

在得到不同PLL带宽下眼图结果差异后,利用抖动分析功能对数据的TIE Jitter(时间间隔误差抖动)进行分析,得到TIE抖动频谱如图11所示。可以看见数据的TIE抖动基本在5MHz以下,其中在719kHz频点上有一峰值高达57ps的抖动,在1383kHz频点上有一峰值达14ps的抖动。当PLL带宽设为635kHz时,CDR恢复出的时钟是不包含这两个抖动分量的,因此完全传递出去,眼图水平方向呈现关闭状态。而将PLL带宽设为1500kHz时,此719kHz抖动和1383kHz抖动被跟随,眼图张开效果明显变好。在PLL带宽设为5000kHz后,CDR恢复出的时钟包含的抖动分量将大大增加,系统传递出去的抖动大大减少,眼图也呈现明显的张开。

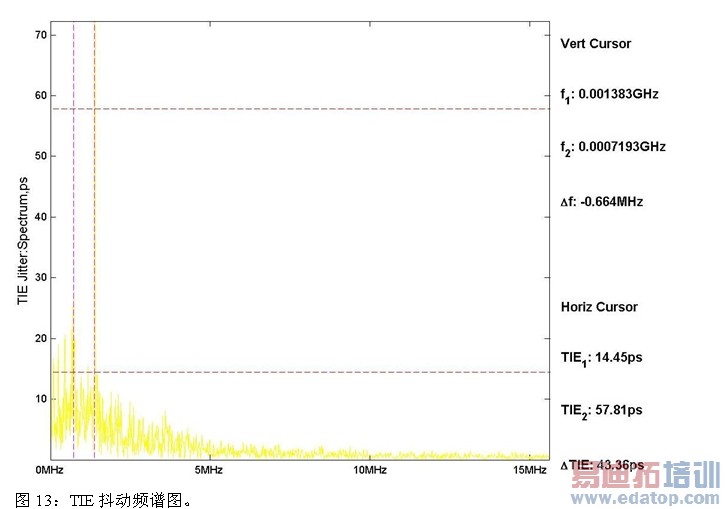

图13:TIE抖动频谱图。
图13:TIE抖动频谱图。

以上分别介绍了设置PLL带宽为符合标准的635kHz以及用户自定义的1500kHz和5000kHz三种情况下得到的眼图。哪一种才是与实际系统的情况相吻合呢?答案显然是符合标准的635kHz带宽。因为在实际的系统中,接收端亦即芯片内部硬件时钟恢复电路的带宽是标准的635kHz带宽。所以真实系统在运行时是不能跟随上面的抖动频谱图中719kHz和1383kHz的抖动分量的,否则会出现比较严重的误码。

作者:黄腾

  技术支持工程师

  泰克科技(中国)有限公司
