实战台式数字万用表――RIGOL DM306?试用手记(I)

录入:edatop.com    点击:

在实际操作中DM306?更可谓得心应手。

1、常规的交直流电压电流、电阻、电容、二极管、频率等测量简单快捷,工程师们可以轻松掌握测量方法。在此基础上,仪器也提供了高级菜单以便为高级用户提供完善的服务。

2、Meas菜单可针对各种测量功能的参数进行设置,工程师可根据具体情况改变默认设置。测量参数菜单主要包括:短路、滤波、阻抗、消零,分别设置短路测试中的短路电阻值、交流滤波的带宽范围、电压测量时的输入阻抗以及进行精确测量时的预清零。

3、在实际交流电压测量工程中,滤波带宽的选择根据待测的交流频率而定。带宽的选择决定着测量的稳定性和精确性。以测量市电为例,默认滤波选项为“中”,此时测量结果逼近真值速度较快,但是到达真值后电压会有小幅波动。滤波选项改为“慢”时,结果逼近真值速度较慢,可明显看出数值从0开始向上积分,约用3S时间可逼近真值。到达真值后电压波动明显小于上一情况。另外,滤波选项“快”适用于交流频率较高的测试,此时测量结果逼近真值的速度将更为迅速。具体的频率范围与滤波带宽的关系选择可根据DM306使用手册进行设定。

4、消零功能相信大家并不陌生,用于在精确测量前的预校准。例如在测量电阻或电压前,短接表笔。此时由于表笔导线电阻的存在或感应电压的存在导致示数并不为0,进行清零可使偏移误差大大降低,测量结果更接近待测真值。

5、DM306?各量程的历史测量数据保存在易失性存储器中,不但方便查看,还可以把测量数据存入非易失性存储器或通过USB Host接口存入移动存储设备。

ADM1220S

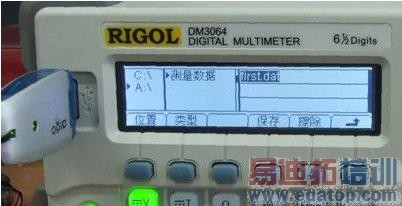

图3.USB Host存储数据文件

针对这一功能笔者进行了实战,在完成一系列交流电压测量之后把结果存储到U盘当中。存储界面十分友好(图3),C盘为本机非易失性存储器空间,A盘为可移动存储器空间。在这里给文件命名时稍有技巧:默认光标位于文件名的第一个字母,左右按钮可选择当前位置的字母。当选择所需字母时如果要进行光标位置切换,需要先按一次上下键将输入法关闭,再按左右键移动光标焦点,之后再利用上下键恢复输入法。另外DM306?在支持单分区U盘、读卡器的基础上,还无法读写多分区移动设备,这点在应用时略显不够灵活。

6、RIGOL DM306最大亮点在于高速数据采集(Data Log)、自动测量和巡检方面的新突破。该产品采用新的A/D技术,在 位时可实现50,000读数/秒的读出速度,并能以同样速度连续将数据发送至PC端,应用DataLog软件可以轻松进行高速数据采集和存储。

在此也有个应用的小窍门,即在高速数据采集过程中,DM306?可作为一台低带宽简单示波器使用,实时显示输入数据波形,这一点在不少实验中都是十分方便的。首先设置DataLog中高速采集的采样频率,进而设置起始及结束条件。欲得到较长时间的波形时需要把高速采集持续时间放的长一些。启动测量后DM306?在记录采样数据的同时,实时显示采样数据的波形,功能类似一台示波器(图4)。此时,如配合电脑端软件Ultra Logger可以使配置和读取更加便捷,采集完毕后数据曲线、采样时刻、采样值都可以一览无余。

ADM1220S

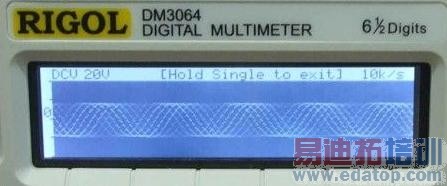

图4.高速数据采集的实时数据波形

ADM1220S

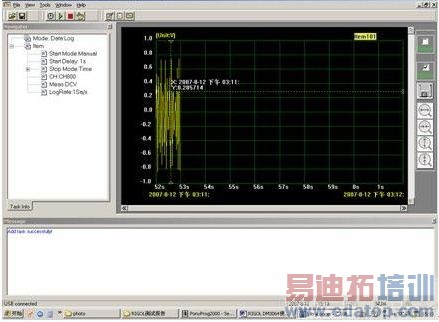

图5.Ultra Logger高速数据采集界面

7、DM306接口丰富,包括RS-232、USB、LAN和GPIB等。这些接口不仅可以现场操作,还可以连接互联网进行远程控制、配置、监控和数据传输,完成在易燃易爆等恶劣环境中的远程测量工作。

例如,在进行矿下环境监测以及矿下救援时,井中的大量环境信息需要快速准确获取,但人员长期在现场测量又存在相当大的危险性。如果此时应用DM306任意传感器测量和多路巡检功能,配合LAN接口接入无线网络,工程师便可完成井上安全测量监控工作,大大降低了测量的危险性和复杂性。

ADM1220S

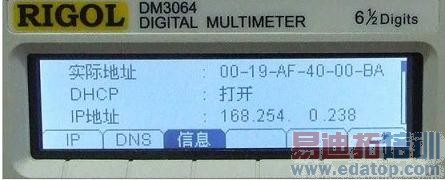

图6.LAN设置界面

8、DM306自动测量功能(多路巡检)是其他同类产品所不具备的,它与任意传感器测量这个创新之作一起,让RIGOL以全新的理念打破了万用表墨守陈规的局面。
