实战台式数字万用表――RIGOL DM306?试用手记(I)

录入:edatop.com    点击:
自人类发展步入电子时代以来,随着科技的飞速前进,电子测量领域对测量速度、精度和信息提取便捷性等方面的要求越来越高。在各种复杂测试过程中,万用表尤其是台式数字万用表逐渐脱颖而出,并凭借其测量速度快、测量精度高、测量范围广、抗干扰能力强、便于信息交互以及使用方便等优势,受到了工程师们的青睐,是进行精确测试测量不可或缺的重要工具之一。

但是,长期以来高性能数字万用表市场都被国外品牌所垄断,Agilent(安捷伦)、Fluke(福禄克)、Keithley(吉时利)等厂商的产品充斥着高端市场。由于这些国外产品的性价比不佳,高性能数字万用表一直难以得到普及。不久之前,北京普源精电科技有限公司(RIGOL)DM3000系列数字万用表的问世打破了这一局面,以其完美的操作性和高性价比满足了我国数字万用表市场的殷切需求,使国产高性能测试测量仪器得到工程师的广泛认可。

本篇以RIGOL DM306?数字万用表为例,感受国内数字万用表的发展状况和技术水平。

初拿到RIGOL DM306式数字万用表,感觉外形设计美观大方,机体做工精细。不但前后面板布局丝毫不比安捷伦等国外产品逊色,独特的十字按键区更显美观、实用。还有包括半透明背光按键、嵌入式帮助等这些人性化设计降低了操作的复杂性,更容易上手。

ADM1220S
图1.DM306?前面板

ADM1220S

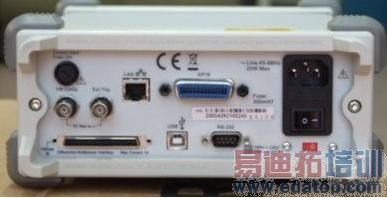

图2.DM306?后面板

RIGOL DM306?数字万用表不但涵盖了目前市面上台式数字万用表的所有常用功能,还增加了创新功能设计。首先,DM306功能覆盖了六位半高精度数字万用表,高速数据采集,自动测量、巡检,多种数算,任意传感器测量等多个方面。其次,DM306持RS-232、USB、LAN和GPIB接口,满足了不同环境数据通讯的要求。值得一提的是DM306?不仅拥有USB Device接口,还拥有USB Host接口,这大大方便了U盘存储和系统升级。第三,DM306?高达50KSa/s的数据采样率可以捕捉高精度音频波形等快速变化的数据,而2M的内部存储深度则使这些数据的纪录更加方便。最后,DM306?采用256x6阵液晶显示,可支持简单波形显示和数据记录波形显示,还可以显示出数据采集点信息。
