EMC自动测量浅谈

3．EMI自动化测量的标准配置

3.1 一般过程

与人工操作相同的是，自动测试系统的第一步也是“预扫描”：在目标频率范围内扫描并搜索来自被测设备(EUT)的幅射信号。依据EMC标准，

关键限值由准峰值检波器给出；但是在测试员感兴趣的全范围测试过程中，使用准峰值检波器将会导致过多的测试次数。感兴趣的频点须限制

在被测幅射峰值幅度大于或接近幅射极限的频率，只有位于这些频点的幅射信号才被放大和测量(见图3)。

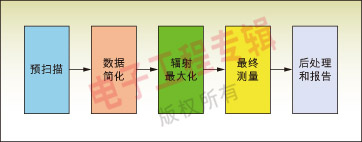

图3：EMI自动测量的一般过程。

3.2 EMI测量过程中的预扫描方法

传导幅射：预扫描可在一个典型的导线上进行，例如使用峰值和均值检波以最快扫描时间扫描电源线的“L”线。针对准峰值和均值检波器的两

个限值将呼之欲出。

干扰功率：预扫描也可利用靠近EUT的吸收钳进行。应使用带极限的峰值与均值检波。

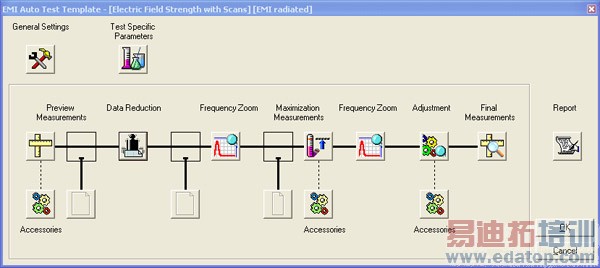

图4：软件配置示例(罗德-施瓦茨 EMC32)。

空间幅射：在9kHz到30MHz的频率范围内，当接收机在扫描幅射频谱时，需要旋转环形天线和EUT以找到最大场强。在30到1000 MHz的频率范围

内，天线的高度需根据表2给定的值预先进行调整。

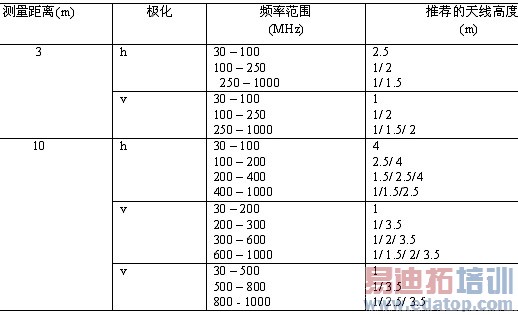

表2

3.3 数据简化方法

数据简化是用来减少预扫描过程中采集到的信号数目，并由此进一步缩短整个测量时间。

数据简化由可接受性分析和子范围最大化搜索功能组成。

关于可接受性分析，你可以(可选)为每个检波器选择一个限制线，该限制线还要用于最终测量中的电平评估。此外，还需定义可接受偏移量。

关于子范围最大化搜索，你可以在整个范围内定义一些频率子范围，并在每个子范围搜索峰值。

3.4 幅射最大化和最终测量

在通过数据简化搜索到的峰值点上，我们必须调整附件(如天线、转盘、LISN和吸收钳)的设置以便捕获最大幅射信号，并使用标准中定义的检

波器进行测试。每个频率点的测量时间需足够长方可测量信号峰值。

3.5 校准和修正因子

自动测量的优点之一是其测试值可自动修正。为每个信号路径和附件进行校准是必要的。测试结果必须同校准数据一同提供。

3.6 测试报告

通常，测量的目的是为了获取测试报告。根据测试报告中的表格数值与图形可以获得测试结果。而且，产品标准要求的与测试系统自身相关的

信息(如变频器和修正仪的使用、仪器配置、EUT装置的文档)也应成为测试报告内容的一部分。

本文小结

目前，大多数EMC实验室已采用自动测试系统进行EMC测量，不过正确地配置系统和软件非常重要。国标CISPR16标准化了自动EMI测量，所有操

作人员及系统集成工程师务必遵守这些系列标准。这样，相同EUT在不同地方的测试结果具有一致性。

参考书目

1. CISPR 16-2，“无线电干扰测量与统计方法”

2. IEEE C63.22, “美国国家自动电磁干扰测量标准指南”

3. “EMI测量、测试接收机与频谱分析仪”，罗德-施瓦茨

4. 罗德-施瓦茨 EMC32手册

作者：陈峰

　　　罗德-施瓦茨(中国)有限公司
