宽带无线系统的信号发生与分析

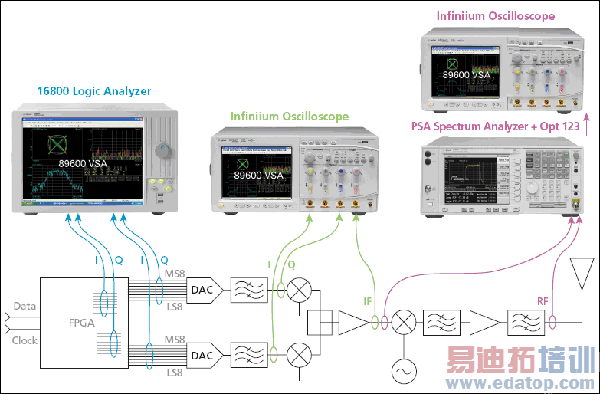

图3：安捷伦提供了独特的宽带分析工具，它们都使用强大的8?600A矢量信号分析仪软件。

定相阵列与DF测试

灵活的定相阵列天线主导了新的设计，很多这类设计的工作带宽很宽。对阵列跟踪数百英里外的目标的能力的测试通常对测试激励提出了很大挑战。这些激励需要在多个通道中精确地定相，以仿真到达波阵面。

某些智能接收器使用多个相位相关的接收器来确定相对信号发射器的方位角。测试这些系统很困难。它们的宽带设计需要在多个输入端口上精确地输入定相信号以仿真多个发射器的空间位置关系。

现场测试多端口电子系统的成本通常很高昂，需要多个相隔数百英里的昂贵的无线发射配置或表面设备。

为满足这种需求，安捷伦Z2090B系统结构是唯一能解决定相阵列和DF设备挑战的系统。结构互联被用来允许多个PSG与多个N6030A任意波形发生器调制。然后，PSG的调制输出可以连接到一个相位一致阵列。这种安排可以综合来自安捷伦Signal Studio调制综合工具中定义的带宽高达1GHz的信号。

安捷伦Z5623A分布式放大器与普通的10MHz基准信号将信号发生器一起锁定，来产生总相位一致的信号输出。

系统进一步实现对时间、相位、幅度和频率的完全控制。使任意波形发生器时钟一起同步，允许调制波形的精确定时。

来自44 GHz E8267D的多个相位一致信号之间的相位偏移通过使用数字综合调制来实现。这允许复杂信号的综合在适当的延时下到达天线端口，来仿真一个到达波阵面。

宽带EW频谱环境

随着系统从语音转移到需要占用大量带宽的高分辨率视频，军用通信的带宽要求若干年来一直增长。

航空/国防系统通常工作在一种复杂的RF频谱环境中，干扰信号占用了很多频段。加之数据速率的增长，很多的通信系统采用扩频信号，在极大的频带内跳频来降低被截取的可能性，并改善在杂乱的信号环境中的通信性能。

产生千兆赫兹的频谱环境来测试这些数据链路的稳定性需要非常高的带宽性能。

当需要产生这样的测试环境时，多个PSG用N6030A任意波形发生器来调制，能对频率进行偏置来提供连续的信号带宽，采用一个PSG和N6030A系统就可以产生大于1GHz的信号。
