宽带无线系统的信号发生与分析

要找到能测试这些不断发展的宽带航空/国防系统的仪器非常具有挑战性。很多这些先进的宽带系统为多通道设计，采用相位阵列天线，需要多端口测试功能。在当前最先进的应用中，同时需要宽带信号的产生和分析，然而这些宽带信号可能是数字形式而非模拟形式。当信号带宽超过200MHz，要为当前的先进RF系统找到有效的测试设备解决方案越来越困难。

本文中，我们将了解某些独特的测试仪器，这些仪器能解决先进的航空/国防应用的特殊需求。

新架构满足挑战

过去，这些宽带测试信号需要复杂的、定制的测试仪器。安捷司现在提供的测试设备架构具有实现先进的宽带多端口微波信号发生与分析所需的特性和互联端口。

为了说明这些问题，让我们从信号发生开始研究一些特定的测试和分析解决方案。

宽带信号源解决方案

安捷伦Z2090B宽带信号源解决方案利用低相位噪声E8267D矢量信号发生器(PSG)以及高分辨率N6030A任意波形发生器。独特的N6030A在采样率为1.25GS/s下，具有高达15bit的幅度分辨率。

44GHz PSG和高动态范围的N6030A任意波形发生器配合工作，能针对很多困难的宽带应用提供卓越的性能。

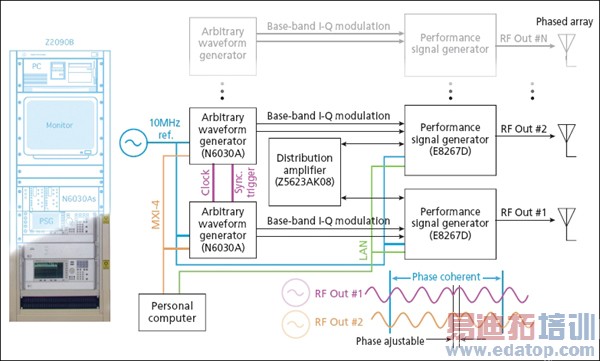

图1：Z2090B系统能产生多个调制信号输出

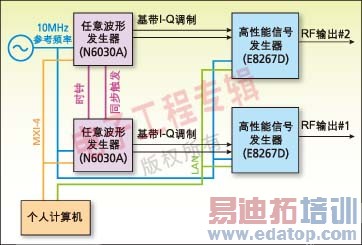

图2：为产生整个频谱环境，可以利用E8276D性能信号发生器对多个N6030A任意波形发生器信号的信号进行上变频处理，来产生不同的频带。
