根据应用选择合适的示波器带宽

录入：edatop.com 点击：

换用Agilent1-GHz带宽的示波器MSO6104A之后，我们得到的信号图像(见图5)就更准确了。

图5

在示波器中选择上升时间测量后，我们得到的测量结果约为550ps。这一测量结果的精度约为10%，已经非常让人满意，尤其在需要考虑示波器资金投入的情况下。但有时，即便是1GHz带宽示波器得到的这种测量结果也可能被认为精度不够。如果我们要求对这个边沿速度在500ps的信号达到3%的边沿速度测量精度，那么我们就需要2 GHz或更高带宽的示波器，这一点我们在前面的例子中已经提到。

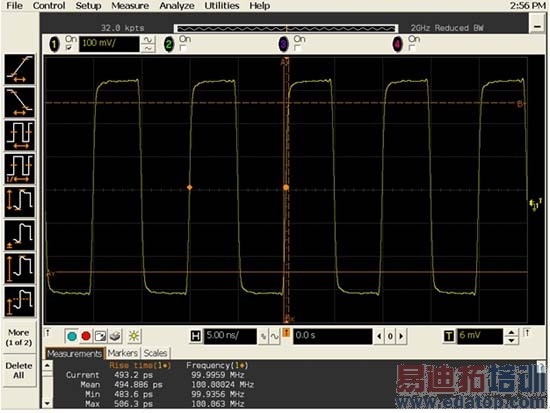

换用2GHz带宽的示波器之后，我们现在看到的(见图6)就是比较精确的时钟信号，上升时间测量结果约为495ps。

图6
