根据应用选择合适的示波器带宽

录入：edatop.com 点击：

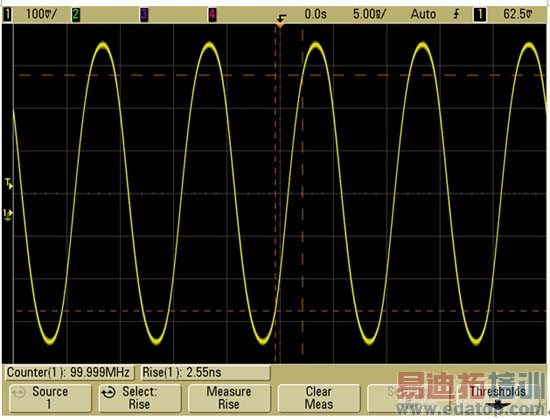

图3

从图中可以看出，该示波器主要只通过了该时钟信号的100MHz基本频率成分，因此，时钟信号显示出来大约是正弦波的形状。带宽为100MHz的示波器对许多时钟速率在10MHz 到 20MHz 范围的基于MCU的8bit设计而言可能非常合适，但对于这里测量的100MHz的时钟信号就明显不够了。

图4给出了利用Agilent公司500MHz带宽的示波器MSO6054A测量同一信号的结果。

图4

从图中可以看出，该示波器最高能捕捉到信号的5次谐波，这恰好满足了我们在前面给出的第一个经验建议。但在我们测量上升时间时发现，用这台示波器测量得到的上升时间约为750ps。在这种情况下，示波器对信号上升时间的测量就不是非常准确，它得到的测量结果实际上很接近它自己的上升时间(700ps)，而不是输入信号的上升时间(接近500ps)。这说明，如果时序测量比较重要，那么我们就需要用更高带宽的示波器才能满足这一数字测量应用的要求。
