根据应用选择合适的示波器带宽

第三步就是根据测量上升时间和下降时间所需的精确程度来确定测量该信号所需的示波器带宽。表1给出了对于具备高斯频响或最大平坦频响的示波器而言，在各种精度要求下需要的示波器带宽与fknee的关系。但要记住的是，大多数带宽规格在1 GHz及以下的示波器通常都是高斯频响型的，而带宽超过1 GHz的通常则为最大平坦频响型的。

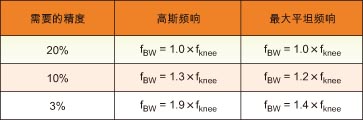

表1：根据需要的精度和示波器频率响应的类型计算示波器所需带宽的系数

第三步：计算示波器带宽

下面我们通过一个简单的例子进行讲解：

对于在测量500ps上升时间(10-90%)时具有正确的高斯频率响应的示波器，确定其所需的最小带宽

如果信号的上升/下降时间约为500ps(按10%到90%的标准定义)，那么该信号的最大实际频率成分((fknee)就约为1 GHz。

fknee = (0.5/500ps) = 1 GHz

如果在进行上升时间和下降时间参数测量时允许20%的定时误差，那么带宽为1 GHz的示波器就能满足该数字测量应用的要求。但如果要求定时精度在3％范围内，那么采用带宽为2GHz的示波器更好。

20％定时精度：

示波器带宽＝1.0x1GHz＝1.0GHz

3％定时精度：

示波器带宽＝1.9x1GHz＝1.9GHz

下面我们将用几个带宽不同的示波器对与该例中的信号具备类似特性的一个数字时钟信号进行测量。

不同带宽示波器对同一数字时钟信号的测量比较

图3给出了利用Agilent 公司带宽为100MHz的示波器 MSO6014A测量一个边沿速度为500ps(从10%到90%)的100MHz数字时钟信号得到的波形结果。
