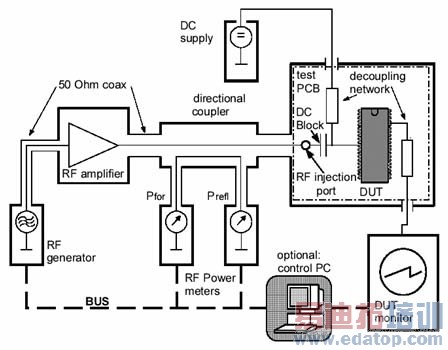

集成电路的电磁兼容测试浅谈

第三部分：辐射发射测量方法――表面扫描法

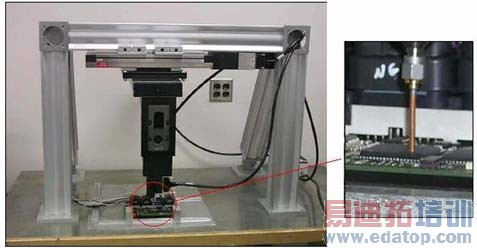

图三 表面扫描法测试图

IEC 61967标准中的这一部分可测试集成电路表面电场和磁场的空间分布状态，测试示意图如下所示：使用电场探头或磁场探头机械地扫过集成电路的表面，记录每次的频率、发射值和探头的空间位置，通过软件进行后处理，各频率点场强的空间分布图可用有色图谱形象地表示出来。这种方法所能达到的效果与机械定位系统的精度及所用探头的尺寸密切相关。此方法可以用于一般的PCB板，所以未必要采用IEC61967-1中推荐的标准测试电路板。通过对集成电路表面进行电场和磁场扫描，可以准确地定位集成电路封装内电磁辐射过大的区域。标准推荐使用部分屏蔽的微型电场探头和单匝的微型磁场探头，这两种近场探头都可用0.5mm的半刚体同轴电缆制作。

第四部分：传导发射测量方法――1Ω/150Ω直接耦合法

图四 1Ω/150Ω直接耦合法测试示意图

IEC61967－4分为两种方法：1Ω测试法和150Ω测试法。1Ω测试法用来测试接地引脚上的总骚扰电流，150Ω测试法用来测试输出端口的骚扰电压。离开芯片的射频电流汇流到集成电路的接地引脚，因此对地回路射频电流的测量可较好地反映集成电路的电磁骚扰大小。用1Ω的电阻串联在地回路中，一方面可用来取得地环路的射频电流；另一方面，可实现测试设备与接地引脚端的阻抗匹配。150Ω测试法可用来测试单根或多根输出信号线的骚扰电压，150Ω阻抗代表线束共模阻抗的统计平均值。为实现150Ω共模阻抗与50Ω的测试系统阻抗的匹配，必须采用阻抗匹配网络。测试示意图如下所示。

第五部分：传导发射测量方法――法拉第笼法(WFC)

图五 法拉第笼法发射测试示意图

法拉第笼法可测试电源线和输入输出信号线上的传导骚扰电压。将装有集成电路的标准电路板或应用电路板放入法拉第笼中，电源线和信号线进出法拉第笼都要经过滤波处理，法拉第笼上测试端口接测试仪器，待测端口接50Ω匹配负载，较好的屏蔽环境降低了测试的背景噪声，测试路径串联100Ω电阻用来实现150Ω共模阻抗与50Ω射频阻抗的匹配，测试原理图如下所示。
