在稳健设计流程中采用Saber仿真器提高系统的可靠性

质量与可靠性是用于衡量系统在执行预定任务时的性能的尺度，既是不同的但又是相关的概念。质量尺度关注标称条件下的性能，如果系统在标称条件下符合性能技术规格，就可以认为系统是合格的。可靠性尺度将质量的概念做了进一步延伸，对系统可靠性的衡量关注的是系统在实际运行条件下的质量。这些实际运行条件既可以是系统的内部条件，也可以是系统的外部条件。一个质量合格的系统可能是不可靠的，可靠的系统一定是一个满足质量要求的系统。为了确保系统的可靠性，要求在系统设计方面采用系统的方法，将“稳健设计”原理应用于设计流程中即可建立这种系统方法。

稳健设计概念

“稳健设计(Robust Design)”是一种通用的、并经过实践验证的开发理念，致力于提高流程或产品的可靠性。为了提高可靠性，要求稳健设计原理在早期就成为设计周期不可分割的组成部分，其目标是让最终产品免受那些可能对可靠性产生不利影响的参数。如图1所示，通用的稳健设计方法要求在设计过程中对信号、响应、噪声和控制这4项参数予以考虑 。

在当前的系统设计环境中，这4项参数有其特定含义。

1．信号参数

信号参数是指系统输入信号的特性参数。这方面需要考虑的参数有很多，包括信号的类型(模拟、数字等)、幅值、频率、频谱等。设计师必须在创建有效的系统设计前对这些特性予以掌握。信号参数决定系统输入级的结构，输入级对输入信号进行准备加工，并供系统对其进行处理。

2．响应参数

响应参数是针对系统输出提出的要求。与信号参数类似，也有许多需要考虑的响应参数。系统对输入信号的处理必须能够让输出达到性能要求。因此，响应参数决定了系统输出级的结构。

3．噪声参数

噪声参数是指造成系统信号与响应之间的关系发生漂移的干扰，可以是系统的内部噪声参数或外部噪声参数，其中多数都不能被设计师直接控制。通常，设计师在消除干扰方面的唯一选择是在系统设计中加入对噪声的补偿措施。为了做到这点，设计师必须首先对会给系统造成不利影响的所有噪声参数进行识别和量化，然后，设计师必须选择有哪些参数需要进行补偿。

4．控制参数

控制参数用于对噪声参数的补偿，可由设计师直接控制。它的目标是对那些能够明显影响系统并使其偏离标称性能的那些噪声参数进行预测和补偿。在一种噪声参数可能有多种补偿解决方案时，稳健设计原理提倡采用最简洁、最经济高效的方法。为了满足这一目标，设计师必须经常选择能够减轻多项噪声参数的控制参数。

设计实例-汽车制动

为了说明稳健设计参数是如何应用于系统设计的，我们以一个基本的汽车制动系统为例。该例中，假设汽车采用盘式制动器，其目标是使其旋转运动完全停止。

理论上，制动系统的操作是相当简单的。驾驶者对刹车踏板施加压力，这个压力通过液压或电力传导到制动钳上，制动钳推动刹车片压紧正在旋转的刹车盘。刹车片施加到刹车盘上的力最终使车辆减速直至完全停止。

参见图1，该系统的输入信号是对刹车踏板施加的压力。主要的信号参数是所施加压力的数值。该系统对刹车踏板压力的响应就是降低车速。主要的响应参数是车辆完全停止所需要的时长。

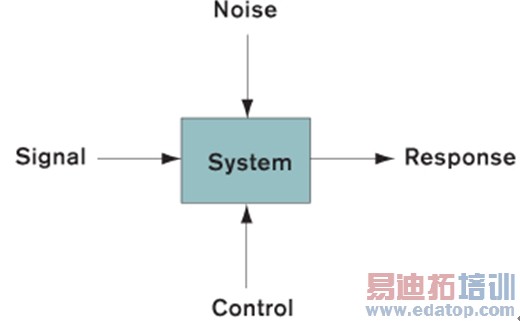

图1：稳健设计中的参数。
