WLR测试中所面临的新挑战

注意只有要求2600作为主机单元时它才占用一个GPIB地址。图6b的配置特别适合于每个测试端口需要一个SMU的四端口器件。因为每个通道足有一个控制该通道组内所有SMU的主机单元，因此在并行测试时配置非常方便。特别地，测试脚本库要预装载到所有的主机单元中，然后只需对带有用户输入参数的脚本进行一次功能调用就可以运行测试。GUI软件需要做的所有事情就是通过GPIB写入线发送带有用户输入参数的功能调用。如果在并行测试时需要更高的同步性能，计算机可以向所有的主机单元发送一个GPIB组触发信号，它可以启动组内SMU上测试程序的运行。出于这一工作安排，GUI程序上仅需的主要功能就是具有基本的GPIB功能-即GPIB读取，GPIB写入等。

图6b中的安排与将处理电源分布到网络中的各个地方的现代计算机网络也有点类似。具有许多“从”端设备的单独的中央处理器架构已是过时。在2600系列基础测试系统中也采用了分布式技术，将运行测试功能和判决的职责分布到所有的主机单元上。

与处理能力相匹配的硬件性能

Keithley2600系列的源测量硬件引擎的多功能性是无可比拟的。其高速度允许捕获瞬变行为，而且每秒征集的读数高达10,000个，或者说每秒多达5,500个源测量点。

该力感应电路(图7)带有力(输入/输出)“高(Hi)”/“低(Lo)”和感应“高(Hi)”/“低(Lo)引端，对于返回电流允许使用力Lo或感应Lo引端。2600系列的力Lo和感应Lo与底盘地电气隔离，故一个单独的SMU就能执行全4线开尔文测量。这是许多测试协议中的显著优点，如电迁移协议，因为在每个采样架构中仅需要一个SMU。因为不需要公共地，故对于2600基础平台来说，测量多路器件不再是问题。

图7：2600系列的力感应电路（含源电压配置）。

所有的2600系列仪器都具备四象限操作(图8)，使得他们能够适应于更广的应用，他们可以用作为源或接收器(负载)。

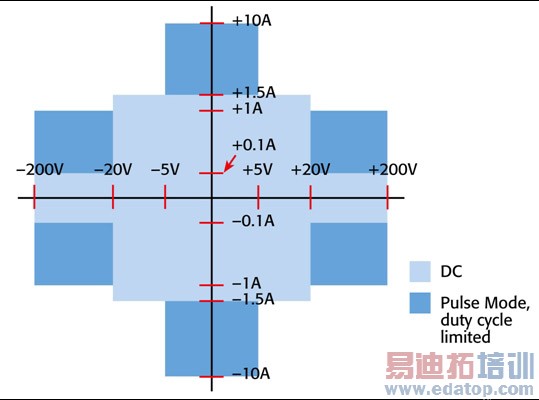

图8：Keithley2611和2612的四象限工作参数。
