基于LXI的仪器实现物理测量

录入:edatop.com    点击:

基于时间或者事件测量的触发标准

通过规定三类LXI仪器,LXI的触发要求允许更灵活的仪器触发。C类仪器是基本类产品,包括LAN发现、配置、网络界面和物理标准的基本内容。LXI定义了LAN事件包, C类仪器对这个事件包的实现是可选的。这些包可以触发仪器,就像任何其他触发一样。仪器发送这个包来表明在仪器或者被测设备上发生了一些事件。例如,一个测试设备可以告诉扫描仪通过网络快速、高效地进入到下一个通道。

B类仪器要求支持LXI LAN事件和触发,并增加了对IEEE 1588的需求。IEEE 1588提供了在仪器中准确同步实时时钟的一种方法。采用IEEE 1588时钟,仪器可以对测量加入时戳(time-stamp),或者可以在将来被配置成对触发进行响应。这允许对等的和多播(单对多)通信,可以让一个仪器告诉其他仪器在什么时候开始或者停止一个测量。这对于分布式数据采集来说非常有用,这种应用中在多个位置的测量需要被同步并加入时戳。

A类仪器具有C类和B类仪器的所有要求,但是增加了一个针对相互邻近放置的仪器的低等待时间硬件触发总线。这种情况是基于事件的触发,为工程师提供对触发的快速响应,这对于那些需要几乎实时响应的情况来说是非常重要的。

销售商正在开发IEEE 1588解决方案,这种新触发标准使得对多个设备进行同步成为可能,即使这些设备位于不同的地方。

本文小结

采用今天的仪器一些物理测量挑战可以很容易地解决,这些仪器能直接支持传感器,具有相关的软件、支持的公式和报警。使用基于LXI的仪器还具有下面的好处:

* 一种多个销售商支持的行业标准,测试开发快速而简单,能保证兼容性和测试寿命。

* 很容易将仪器放在网络上,靠近被测设备。对于分布式数据采集来说非常有用,可以监控在多个地方的测试。

* 易于连接到网络,具有已定义好的标准,不同销售商之间的实现具有一致性。

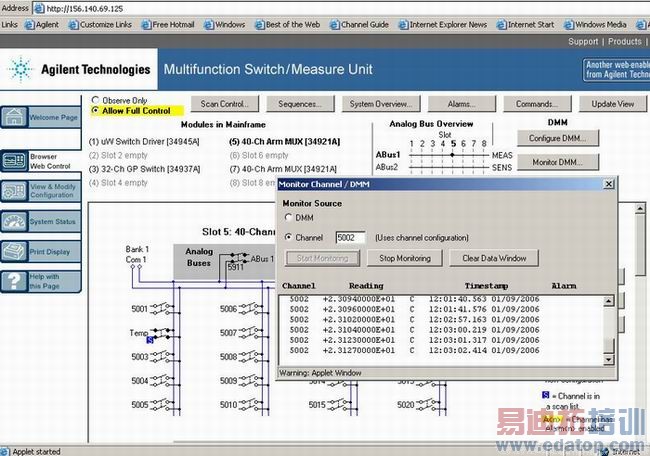

* 通过标准的网络服务器,方便对测量进行访问,这对于对远端的监控测试来说非常有用。一些仪器支持完全的测量控制,允许简单的测试设置,通过网络浏览器与其他的工程师一起解决问题。

* 在触发上具有更多的灵活性,允许基于时间或者基于事件触发的测量同步。利用基于时间的触发可以很容易地实现在多个地点的仪器同步。

作者:Sheri DeTomasi

开关/测量产品经理

Email: Sheri_DeTomasi@agilent.com

安捷伦科技有限公司
