MAX9979引脚电子IC中的PMU模式操作

图1和图2表明用户可将多个MAX9979的MEAS引脚连接到一起，共用一个A／D转换器。通过内部串行位，内部HiZMEASS或外部HiZMEASP将每个MEAS输出设置在高阻态。测量时用户必须将每个器件设置在高阻功能。

5 加流测流(FIMI)

FIMI模式下，VIN直接由内部选定的RSENSE电阻施加。VIN通过该电阻施加电流－可利用式(2)计算。+1 V编程电压代表指定的满量程(FSR)。例如，假定选择量程D(50 KΩ±20μA)，RSENSE电阻为50 kΩ，VIN为1 V，VIOS为0 V，通过式(2)得到的施加电流(IFORCE)为20μA：

因此，20μA代表了量程D的FSR。

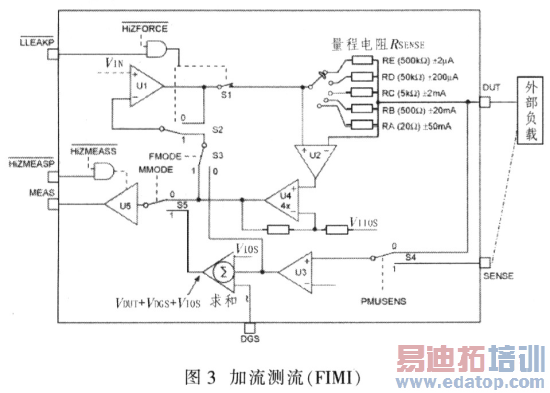

注意：当VIIOS与VIN相等时，施加电流为0μA。VIIOS可在O～+5 V之间编程，但有效量程为+2～+4 V。类似于FVMI模式，设置值超出该量程时并不损坏MAX9979。VIIOS可看作是施加电流为零时的电压值。典型值设置为+2.5 V，与内部基准电压一致。VIIOS的主要功能是设置MEAS引脚电压，以便适合多种不同的A／D转换器用，例如单极性A／D转换器。如图3所示,FIMI模式下的反馈环路包括U1、S1、U2、U4、S3和S2。选择正确的负载时必须注意确保输出电压应不超出+6.5V或-1.5 V。

6 加流测压(FIMV)

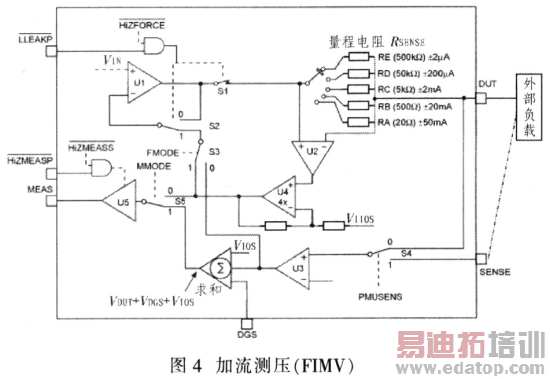

FIMV模式与FIMI模式的反馈环路相同，施加电流的等式也相同。对于FIMV模式。MMODE置为1。如图4所示，由于S5置1，MEAS引脚监测DUT电压。

7 结论

通过简单等效电路介绍MAX9979 PMU的4种操作模式：FVMI、FVMV、FIMI和FIMV。这些模式使得MAX9979大大提高了用户设计的灵活性，详细信息请参考MAX9979和MAX9979EVKIT数据资料。
