MAX9979引脚电子IC中的PMU模式操作

录入:edatop.com    点击:

1 引言

MAX9979是一款应用于自动测试仪器市场的高集成度、双通道、引脚电子(PE)IC。该器件包括双通道四电平、高速驱动器/比较器/负载(DCL),并集成有箝位功能,可工作在驱动、高阻和低泄漏模式。其工作速度高于1 Gb/s。通过内部独立的16位D/A转换器支持所有电平等级。每通道还包括完全集成的参数测量单元(PMU),具有极高的测量精度,使用户获得额外的设计价值。

2 PMU工作模式

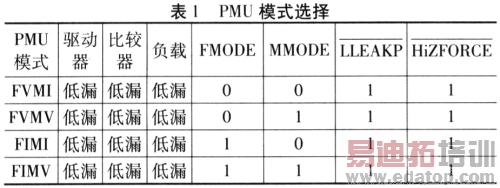

MAX9979 PMU有多种工作模式,但这里只讨论4种模式(FVMI,FVMV,FIMI和FIMV)。表1所示介绍PMU 4种主要模式的设置。FMODE,MMODE和HiZFORCE通过内部串口控制,LLEAKP是1个外部引脚。

3 加压测流(FVMI)

FVMI模式下,内部产生的电压(VIN)直接施加到被测器件(DUT)的输出引脚。VIN可通过串口设置在-2.5~+7.5 V范围内,分辨率为16位,尽管其有效范围为-1.5~+6.5 V,但VIN设置为有效范同以外时并不会损坏MAX9979。

施加到DUT端的电压产生一个流人或流出的DUT电流。可在MEAS引脚监测、测量该电流大小:

式中:ILOAD是流入或流出DUT的电流,VMEAS是测量电压,VIOS为设置的偏置电压。RSENSE为量程电阻,该电阻是由内部串行位RS0、RS1、RS2确定(图1)。

注意:VIOS可设置在0~+5 V的范围内,其有效范围为+2~+4 V。当VIOS设置在有效范围以外时并不会损坏MAX9979。

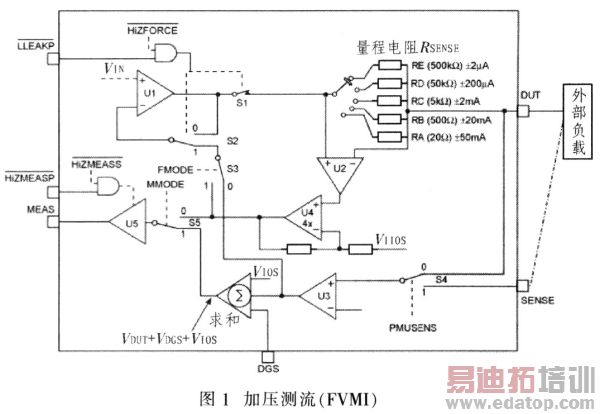

图1和表1中,VIN是输入电压,通过内部D/A转换器来设置。DUT端电压VIN通过U1、S1、S4、U3、S3和S2闭环环路跟随设定。受外部SENSE引脚控制,S4允许选择直接跟随负载点。如果S4闭合,VIN施加到负载。利用该选择可消除由于电路板布线引起的偏移误差电压。

U2、U4、S5、U6并不在反馈环路中,但为监测负载电流的MEAS引脚提供了一个通路。出现在MEAS引脚的电压可由式(1)计算。

4 加压测压(FVMV)

FVMV模式操作与FVMI模式类似,VIN施加到DUT端(如果S4闭合,施加到外部负载端),区别在于测量路径。开关S5闭合,MEAS端监测施加电压。MEAS端可通过外部称为VIOS的电压偏置。VIOS可在-O.75~+3.75 V之间设置,但指定的有效量程为0~+1.5 V。通过将VIOS设置在+1.5 V,MEAS端电压偏置在+1.5 V,并允许使用外部单极性A/D转换器。按照此方式.在MEAS引脚的DUT电压范围从-1.5~+6.5 V映射为0~+8 V。

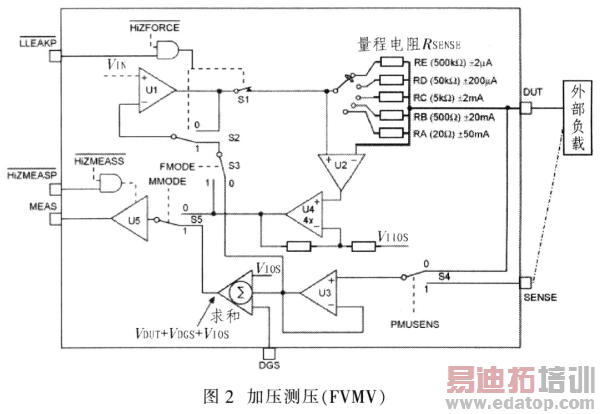

图2与图1的区别在于模式开关设置为MMODE=1。MEAS引脚监测DUT端的电压,以及检测地电压(在DGS引脚)和VIOS。反馈环路和FVMI反馈环路相同——U1、S1、S4、U3、S3和S2。测量路径包括S4、U3、S5和U5到监测端。注意S5处于"1"位置,或者MMODE=1。通过内部设置VIOS可偏置MEAS引脚电压,以适应单极性A/D转换器。

通过DGS引脚也可将MEAS引脚偏置到与地电位不同的电势。DGS引脚检测负载地,这有助于消除由于地电位偏差造成的误差。同样,SENS引脚也可设置用于直接检测负载。当VIOS=1.5 V时。对于-1.5~+6.5 V编程输入,MEAS电压范围为单极性(0~+8 V)。因此,VIOS允许任何A/D转换器可连接到MEAS引脚。

作者:Bernie Hyland    来源:国外电子元器件
