接地电阻测试仪简介

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，近年来由于计算机技术的飞速发展，因此接地电阻测试仪也渗透了大量的微处理技术，其测量功能、内容与精度是一般仪器所不能相比的。目前先进的电阻测试仪能满足所有接地测量要求。运用新式钳口法，无须打装桩防线进行在线直接测量。一台功能强大的地阻测试仪均由微处理控制器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能。

接地电阻测试与发展

最初人们对接地电阻的测量是用伏安法，这种实验是非常原始的。用安培计、伏特计的测量方法，在测定电阻时须先估计电流的大小，选出适当截面的绝缘导线，在预备实验时可利用可变电阻R调整电流，当正式测定时，则将可变电阻短路，由安培计和伏特计所得的数值可以算出接地电阻。

伏安法测量地阻有明显不足之处，烦琐、工作量大。试验时，接地棒距离地极为20～50m，而辅助接地距离接地至少40～100m。另外受外界干扰影响极大，在强电压区域内有时简直无法测量。

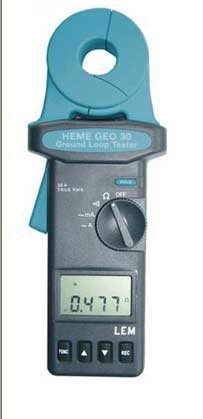

图1 GEO30钳式接地电阻测试仪

20世纪五六十年代前苏联的E型摇表代替了伏安法，携带方便，又是手摇发电机，因此工作量比伏安法简单。

20世纪70年代国产接地电阻仪问世，如：ZC-28，ZC-29，无论在结构、体积、重量、测量范围、分度值、准确性，都要胜于"E"型摇表。因此，相当一段时间内接地电阻仪都以上海六表厂生产的ZC系列为典型代表。上述仪器由于手摇发电机的关系，精度也不高。

20世纪80年代数字接地电阻仪的投入使用给接地电阻测试带来了生机，虽然测试的接线方式同ZC系列没什么两样，但是其稳定性远比摇表指针式高得多。

而真正接地电阻仪的一个创举是在20世纪90年代钳口式地阻仪的诞生，它打破了传统式测试方法。如福禄克公司生产的GEO30钳式接地电阻测试，其最大特点是不必辅助地棒，只要钳住接地线或接地棒就能测出其接地电阻。上述地阻测试仪属单钳口形式，具有的快速测试、操作简单等优点，但也存在精度不高的缺点，特别是接地电阻在小于0.7Ω以下，无法分辨。单钳口式地阻仪主要用于检查在地面上相连的多电极接地网络，通过环路地阻查询各接地电阻测量。GEOX双钳口接地电阻仪测量范围和精度均有所提高，比较完善地结合了传统伏安法测量的特点与钳口法新技术原理，再运用先进的计算机控制技术，从而成为当代首屈一指的智能型接地电阻测量仪。它具有精度高，功能齐全，操作简便的特点，可广泛应用于电力电信系统、建筑大楼、机场、铁路、油槽、避雷装置、高压铁塔等接地电阻测量。目前在国内邮电、电力、航空等行业都进行了配置。
