网络化的智能温度传感器设计

传感器作为一种获取信息的重要工具，在工业生产、科学技术等领域发挥着重大的作用。但随着微处理器技术的迅猛发展以及测控系统自动化、智能化的发展，传统的传感器已与各种微处理器相结合，并连入网络，形成了带有信息检测、信号处理、逻辑思维等一系列功能的智能，传感器。

1 网络化智能传感器简介

网络化智能传感器使传感器由单一功能、单一检测向多功能和多点检测发展；从被动检测向主动进行信息处理方向发展；从就地测量向远距离实时在线测控发展。网络化使得传感器可以就近接入网络，传感器与测控设备间再无需点对点连接，大大简化了连接线路，易于系统的维护和扩充。网络化智能传感器一般由信号采集单元、数据处理单元和网络接口单元组成。这3个单元可以是采用不同芯片构成合成式的，也可以是单片式结构。网络化智能传感器的核心便是嵌入式微处理器。嵌入式微处理器具有体积小、功耗低、可靠性高、可抗干扰能力强等特点。本系统就是采用嵌入式微处理器作为核心，使用数字式的温度传感器作为采集单元。系统设计中采用的是信息技术领域最新的B／S(Brower／Server，浏览器／服务器)结构，用浏览器作为统一的客户端，无需安装软件，使用起来更加方便。

2 系统硬件设计

2．1 总体框架

采用的嵌入式微处理器LPC2210是基于一个支持实时仿真和嵌入式跟踪的16／32位ARM7TDMI—S CPU的微控制器。功耗极低，具有多个32位定时器、8路10位ADC、PWM输出以及多达9个外部中断，特别适用于工业控制、医疗系统；由于内置了宽范围的串行通信接口，也非常适合于通信网关、协议转换器、嵌入式软Modem以及其他类型的应用。

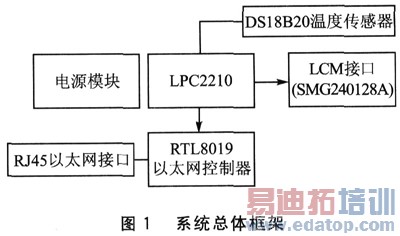

该嵌入式Web智能温度传感器系统设计的总体框架如图1所示。

2．2 电源模块

LPC2200系列ARM7微控制器均要使用2组电源，I／O口供电电源为3．3 V，内核及片内外设供电电源为1．8 V应用系统。如图2所示，首先由CZl电源接口输入9 V直流电源，二极管D1防止电源反接，经过C1和C2两个电容进行滤波；然后，通过LM7805将电源稳压至5 V，再使用LDO芯片(低压差电源芯片)稳压输出3．3 V及1．8 V电压。

2．3 温度传感器

温度传感器采用单线数字温度传感器DSl8820，该传感器是Maxim公司生产的、属于新一代适配微处理器的智能温度传感器。测温范围较广，为一55～+125℃，固有测温分辨率为O．5℃。其支持"一线总线"接口，即从DSl8820读出信息或向DSl8820写入信息仅需要一根口线(单线接口)。温度变换功率来源于数据总线，总线本身也可以向所挂接的DSl8820供电，而无需额外电源。DSl8820集温度测量、A／D转换于一体，可根据实际要求通过简单的编程实现9～12位的数字值读数方式，具有体积小、接口方便、传输距离远等特点。

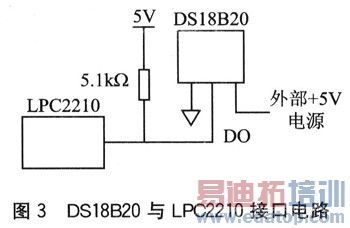

DS18820与微处理器LPC2210的连接图如图3所示。注意，应加入一个阻值为5．1 kΩ的上拉电阻。

2．4 网络接口

网络接口采用的是目前比较常用的lO Mbps嵌入式以太网控制芯片RTL8019。它是一种高度集成的以太网控制芯片，内部集成了DMA控制器、ISA总线控制器、16 KB SRAM和网络PHY收发器。用户可以通过DMA方式把需要发送的数据写入片内SRAM中，让芯片自动将数据发送出去；而芯片在接收到数据后，用户也可以通过DMA方式将其读出。

RTL8019AS与LPC2210一般通过外部总线进行连接，其连接关系如表1所列。

由表1可知，RTL8019AS使用LPC2210外部存储控制的Bank2部分，而RTL8019AS的I／O地址为0x00300～Ox0031F，所以RTL8019AS在SA8=l、SA5=O时选通，其数据地址为0x83400000～Ox83400001F。

NET_RST为LPC2210输出引脚，RTL8019AS中断信号为中断输入信号，且为外部中断。RTL8019AS的SDO～SDl5串了一个470 Ω电阻连接到LPC2210的D0～D15。此外，该系统还加入了LCM接口，可以直接支持SMG240128A点阵图形液晶模块，便于通过液晶实时显示传感器所接收的温度。

3 系统软件分析

3．1 总体设计

系统开发采用的是ARM公司的ADS1．2作为开发编译环境。移植了μC／OS—II操作系统，主要采用C语言编写。将μC／OS—II移植到ARM处理器上，需要修改3个与ARM体系结构相关的文件：OS_CPU．H、0S_CPU_A．ASM、OS_CPU_C．C。具体移植请参考相关书籍。

程序首先调用OSinit()初始化μC／OS—II，完成对操作系统内部一些变量、数据结构和宏定义的初始化。在开始多任务之前，还需建立一个名为Task0()的任务，这一点是非常重要的，否则用户的应用程序就会崩溃。主任务中首先调用TargetInit()函数将目标板初始化，模板中包含这个初始化函数，它完成对板上硬件的一些初始化工作。之后启动多任务环境，创建3个任务来实现系统最终的目标。这3个任务包括：传感器对温度的采集和处理；温度比较与液晶显示；建立Web服务器。下面对设计过程中比较关键问题进行详细的阐述。

3．2 软件设计中的关键技术问题

3．2．1 传感器的温度采集

在对传感器数据采集的软件编程中，采用的是单线总线协议。通过单线总线访问DSl8820的协议包括：初始化DSl8820、ROM操作命令、存储器操作命令和读数据／处理数据。

根据DSl8820的初始化时序、写时序和读时序，分别编写3个子程序：Init_DSl8820为初始化子程序；WriteOneChar为写(命令或数据)子程序；ReadOneChar为读数据子程序。所有的数据读／写均由最低位开始。

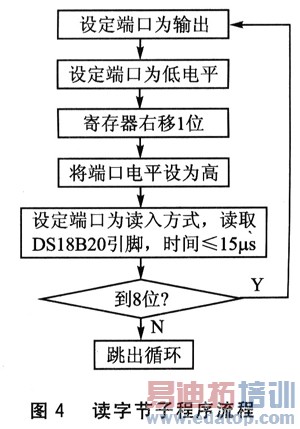

该系统的读字节子程序的流程如图4所示。

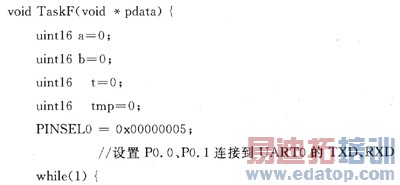

温度传感器采集的关键任务程序代码如下：

作者：武汉理工大学 李婷 徐华中   来源：单片机与嵌入式系统
