1 引言

随着计算机效能的推陈出新，愈来愈多的功能被整合到计算机中。因此，计算机的处理量与日俱增。为了满足大量的数据处理需求，愈来愈多的芯片组被整合到主机中，CPU与芯片组的工作频率也不断提高。更多的芯片组及更快的时钟频率将产生更多的热量。在有限的空间内．系统热量耗散是一个棘手问题。如何兼顾系统效能、系统舒适度(包括电脑外壳温度、风扇旋转所产生的噪音)、及系统运行时间，是电脑设计的一个重要课题，因此，本文提出了基于MAX6622的温度测控应用设计。

2 MAX6622简介

MAX6622是MAXIM公司推出的一款精密多通道温度监测器，内部集成有A／D转换器、寄存器、接口电路，可直接输出数字信号。该器件具有精度高、响应速度快、体积小、功耗低、软件界面控制方便等优点。广泛应用于台式机、笔记本、服务器、工作站等温度监测系统。

MAX6622精密多通道温度传感器能够监测本地温度和4路远程温度。所有温度通道都具有可设置的报警阈值。当所测得的通道温度超过其阈值，状态寄存器对应的状态位置位。两路开漏输出ALERT和OVERT，根据状态寄存器相应位的状态置低。2线串行接口采用标准系统管理总线可执行写字节、读字节、发送字节和接收字节命令，也可用于读取温度数据和设置报警阈值。MAX6622的工作温度范围为-40℃至+125℃，采用16引脚TSSOP封装。

2.1主要特点

2.2引脚配置及功能描述

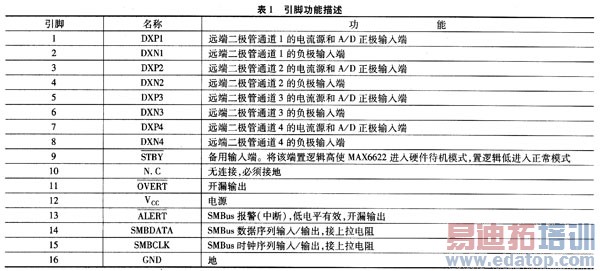

MAX6622引脚配置如图1所示，而引脚的功能描述详见表1所示。

2.3工作模式

MAX6622是一款5通道精密温度监测器，有1个本地温度传感器通道和4个远端温度传感器通道，每个温度通道都带有一个可编程的报警阈值，通道1和通道4还带有可编程的过温阈值。通过SMBus串行接口和一个专用报警输出实现MAX6622的通信。报警输出ALERT和OVERT用于确认是否超过软件设置的温度阈值。ALERT的典型应用为中断，OVERT连接至风扇、系统开关或其他温度控制电路上。
