LTE发射机ACLR性能测量的方法与挑战
战胜ACLR测量挑战
鉴于LTE技术的复杂性和用于测试发射机性能的发射机配置复杂性,符合标准的频谱测量(例如ACLR)可能非常繁琐。幸运的是,先进的信号测量工具的出现使工程师们能够快速、精确地进行这些LTE测量。功率测量(包括ACLR)通常使用频谱分析仪或信号分析仪来进行,该测量使用的测试信号则利用信号发生器生成。
为了更好地说明如何使用这些仪器,请设想以下情景:根据规范,载波频率必须设置在被测基站所支持的频段内,按照成对频谱FDD工作或非成对频谱TDD工作时的规定,通过测量信道频率两侧一定频偏的ACLR。首先使用E-TM1.1发射信号进行测试,其中所有PDSCH资源块都具有相同的功率。然后使用E-TM1.2信号(增加和减少功率)进行测试。E-TM1.2配置非常有用,因为它能够仿真多个用户(其设备工作在不同功率上)。这一情景的结果是波峰因数更高,导致在不产生额外无效频谱内容(例如ACLR)的情况下放大信号变得更困难。
本例中,Agilent支持LTE的Signal Studio与Agilent MXG信号发生器相连,生成频率设为2.11GHz且符合标准的E-TM1.2测试信号。输出信号幅度——决定ACLR性能的重要考虑因素——设为-10dBm。在从1.4到20MHz的带宽范围内选择5MHz信道带宽。
图1为已选定传输信道(Transport Channel)的eNB设置。底部为测试信号的资源分配块图。信道1和2是要进行测量的信道,它们共享下行链路。

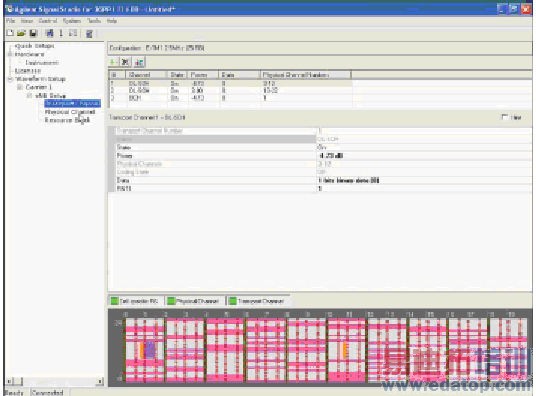

图1. 此处显示了E-TM1.2测试信号的资源分配块(底部)。Y轴表示频率或资源块,X轴表示时隙或时间,白色区域表示信道1,粉红色区域表示信道2,其它颜色表示同步信道、参考信号等。
信道1的输出功率电平为-4.3dB,其信道功率已经进行过降低。信道2的输出功率已经进行过增加,设置为3dB。对于资源块分配图中的不同资源块,可以设置复杂的功率增加和降低选项。与所有资源块都处于同一功率等级的单个信道相比,得到的复合信号具有更高的峰均比。放大此类功率增加的信号可能非常困难。功率放大器中没有足够的功率回退(back-off),可能导致限幅。
随后,可以使用在Agilent X系列信号分析仪上运行的Signal Studio软件生成测试信号。生成信号之后,通过LAN或GPIB将波形下载到信号发生器。将信号发生器的射频输出端连接到信号分析仪的射频输入端,使用扫描频谱分析测量ACLR性能。在此例中,信号分析仪处于LTE模式,中心频率为2.11GHz,选择了ACP测量。随后,通过从LTE应用程序中的一系列可用选项中(例如成对或非成对频谱、邻近信道和相间信道中的载波类型等选项),调用适当的参数和测试限制,根据LTE标准进行快速一键式ACLR测量。
对于FDD测量,LTE定义了两种ACLR测量方法:一种是在中心频率和偏置频率上使用E-UTRA(LTE);另一种是在中心频率上使用LTE,在邻近和相间的偏置频率上使用UTRA(WCDMA)。图2显示了E-UTRA邻近和相间频偏信道的ACLR测量结果。对于此次测量,选择5MHz载波,由于下行链路有301个子载波,所以测量噪声带宽为4.515MHz。

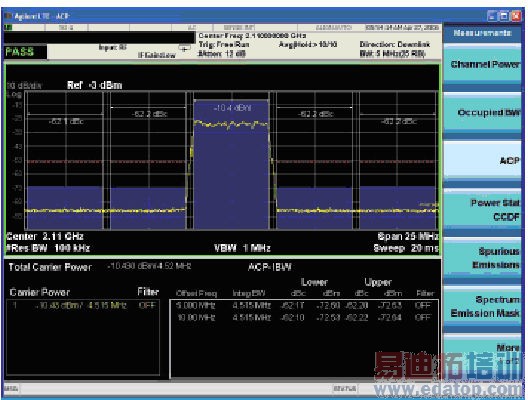

图2. 此处显示的是使用Agilent X系列分析仪获得的ACLR测量结果。第一个频偏(A)位于5MHz处,集成带宽为4.515MHz。另一个频偏(B)位于10MHz处,具有相同的集成带宽。
