探索复杂RF环境中的射频干扰

可行的替代方案

解决复杂的RF环境中的射频干扰问题是一个棘手的任务，无间断录存方法提供了一种可行的方法来解决传统的信号分析仪所遇到的测量问题。这一技术实现了在一段较长的时间内连续采集数据，解决了不知何时、何处会出现一个干扰事件，以及该事件的持续时间有多长的问题。由于被录存的数据不会间断，因此很容易捕获目标信号，如间断式RF事件。

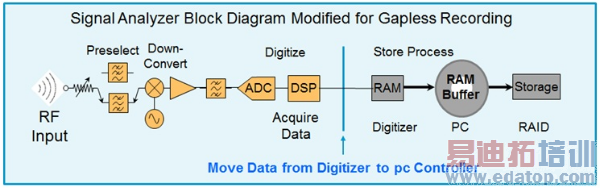

图2：该图已将图1中的信号分析仪修改为无间断录存。

在图2的示例中，信号分析仪已被修改为无间断录存。图2中的信号分析仪与图1中的一样，但它包含一条高速数据链路或总线，使工程师可以将采集到的数据从内存中移出去。它通过旁路处理和显示更新，同时将采集到的数据直接写入采用环形RAM缓存的最终存储介质，来实现数据的无间断高带宽录存。工程师可以在环形RAM缓存中同时写入和读取数据。若在大带宽下录存较长时间的数据，则需独立磁盘冗余阵列(RAID)存储系统。

Agilent的双通道M9392A PXI矢量信号分析仪便是这样一个宽带无间断录存解决方案，它可以提供两个独立可调的通道，其中每个通道都能在100-MHz带宽下录存数小时的数据(图3)。

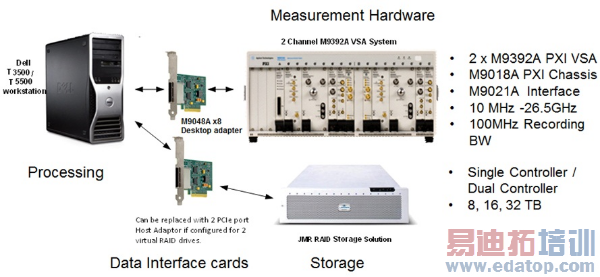

图3：Agilent的无间断录存系统可与预先选定的设备结合起来，利用PCIe的大带宽及快速吞吐的优点，与普通的PC硬驱或外部海量存储器一起使用。

RF环境中的宽带录存已被证明是可用于长持续时间射频干扰研究的一种有用的特征分析工具，功能强大的搜索工具可减轻在海量录存数据中搜索干扰信号产生的负担。例如，Agilent?89600矢量信号分析仪软件可与M9392A一起，用于分析干扰源的特征及其对无间断录存目标数据中干扰信号的影响。使用这样的软件简化并减少了找出目标信号的时间，加快了分析和解决问题的进程。

如果无间断录存方案采用类似时间戳的方法可能也会有帮助，它将录存的数据映射到一个绝对时间，产生触发或预触发。预触发数据使工程师能够读取信号数据，产生一个特定的触发事件。

另一个主要功能是双通道录存。在单通道录存系统中，很难只触发所需的信号。结果，为了确保捕获干扰事件，录存下来的数据通常比实际所需要的多。这些多余的数据需要花费额外的时间和资源来处理。M9392A这样的双通道录存系统减少了误触发的可能，并且它只录存所需的数据。信号可以在一个通道上被采集和触发，但录存在另一个通道上。由于能够在RF环境中更有效地发现这些信号，这样的任意触发机制可以节约大量时间，帮助工程师更有效地解决干扰问题。
