开放式FPGA增加测试灵活性
协议感知
今天,并不是所有的数字和MEMS器件可以针对已知的结果向量进行测试。例如,给PDM(脉冲密度麦克风)一个激励信号,由于PDM的模拟特性,每次测试得到的比特流都会不一样。为了获得此类待测设备相关的有意义结果,首先需要根据相应协议解码数字流,之后再比较结果。使用开放式FPGA,您可以对测试系统进行配置,在FPGA上执行PDM协议,而不是将其传输到CPU上进行解读。从更宽泛的角度来说,您今天可以对FPGA进行配置来执行PDM协议,明天也可对同一个FPGA进行重新配置来执行其他协议,以测试数字温度传感器、加速度计、或MEMS器件。
在图2中,协议并不是在CPU上执行,而是在FPGA上。正因为如此,该测试系统可以支持快速握手脚本,适应精确等待周期等协议行为,并根据该通信做出决策。这种方法不仅可以让您接收来自DUT的更高层数据,如PDM麦克风解码后的模拟数据,而且也可以让您使用更高级别的命令来编写测试脚本。
图2. FPGA可用于处理协议,使其感知总线所使用的协议。
闭环测试:功率放大器
在无线通信系统中,功率放大器集成电路可在将信号发送至天线之前增加信号的强度。功率放大器通常在一个特定的输出功率下具有特定的性能。因此,当功率放大器在特定输出功率电平下运行时,有必要对功率放大器进行测试。但是,我们通常只是粗略地知道放大器的增益(例如±3分贝),而且放大器的增益在设备运行范围内是非线性的。越接近最大输出功率,增益越低。因此,在进行任何性能测量之前必须“调整”放大器的输出。输出调整通常称为功率调整或功率伺服。其基本原理是,调整放大器的输入功率直至测量得到正确的输出功率。

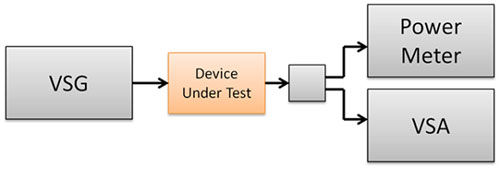

用于测量功率放大器的传统测试装置如图3所示。VSG(矢量信号发生器)生成一个激励波形至DUT(待测设备)。功率计可确保DUT输出的是正确的功率电平。最后,VSA(矢量信号分析仪)测量待测设备的性能——如EVM(误差矢量幅度)或ACP(邻信道功率)。这些测量是在各种中心频率和功率电平下进行的。
图3. 用于测量功率放大器输出的传统测试装置包含一个VSG、VSA和功率计。
