移动通信干扰探测和分析方案

下行链路射频干扰探测：在探测射频干扰之前首先确保不存在任何基站硬件告警，如功率放大器（VSWR问题）、TMA、双工器、合路器及微波、光纤或DSL链路等。如果有GPS模块的话，也需要对其进行检查，因为不稳定的时钟参考会导致错误的基站发射和接收的中心频率。

从无线网管理系统可查询到由于掉话、阻塞或切换失败而触发计数器的受干扰信道列表。

在下行频段的射频干扰会降低移动电话接收机在物理信道的解调和解码能力，这样将导致低语音质量和降低用于包交换的数据率。诸如呼叫建立时间、持续时间和转接时间也会受到影响。

查找射频干扰：连接感兴趣频率范围的全向天线，在全景扫描中设置下行频段的开始频率、停止频率和100kHz的RBW，或者选择用户预置的GSM、CDMA2000、WCDMA、TETRA频段范围；频谱和瀑布图显示是第一选择；（如图5、图6所示）

图5：WCDMA下行链路和瀑布图分析，六个信道

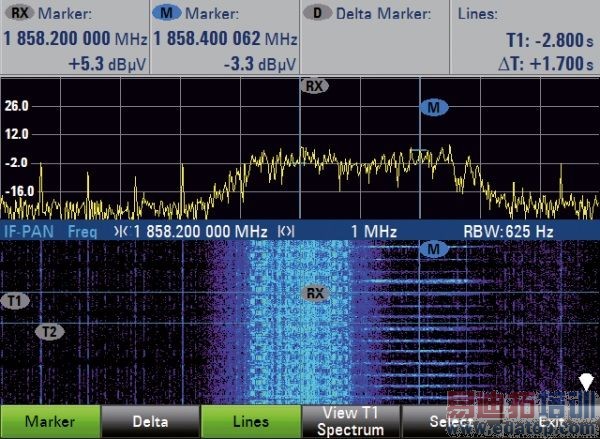

图6：邻道干扰，在1858.2MHz探测连续发射的BCCH，而邻道1858.4MHz处于突发发射

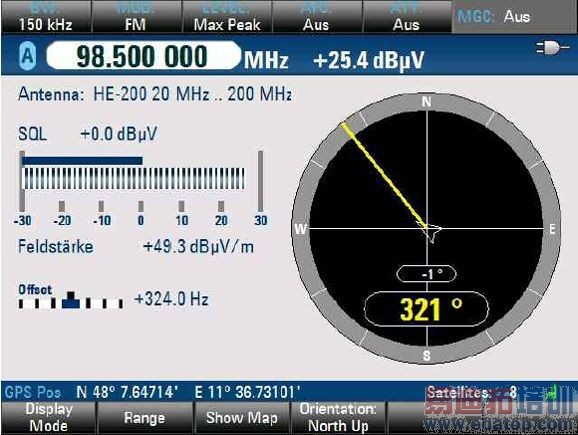

定位射频干扰信号的方向：连接方向性天线HE300到PR100上进行干扰测向；也可以移动到另外一个位置，进行同样操作；两个信号方向的交叉点就是干扰信号源的地理位置，在城市要考虑反射引起的误差。（如图7所示）

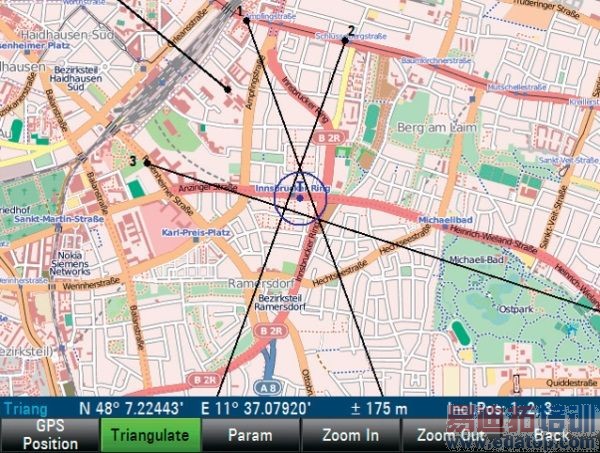

图7：在地图上显示三角定位干扰源

PR100进行移动通信查找干扰的优势

高实时性：由于GSM和TD的工作原理都包含TDD技术，信号都是依照帧突发burst发射，没有高速分析能力，就无法记录到转瞬即逝的干扰。PR100的扫描速度为2GHz/s，可以极快地监测到瞬间变化的干扰源，满足现场测量的要求。

高灵敏度：移动通信的干扰可能是微弱的射频信号，对于微弱干扰信号的查找需要低噪底，也就是高灵敏度的测试设备。

图8：PR100具有高灵敏度

GPS和地图显示功能：能够给出测量设备PR100的GPS位置，这样通过多个方向结果可以实现三角交叉定位功能，进而给出干扰源的位置。（见图7及图9）

图9：PR100 的GPS功能

小结

移动通信网络经常会由于干扰导致通信质量下降,干扰的种类繁杂,所以干扰测试和查处是个经验性的工作.科学的干扰测试查处方法是在发现干扰源时,基于频谱的定性分析,利用便携式接收机配合方向性天线来定位干扰源。

作者：罗德与施瓦茨（中国）科技有限公司
