移动通信干扰探测和分析方案

移动通信干扰探测方法

信号渐弱方法：探测、定位和分析射频干扰信号的最佳方法就是关闭信道或频带内的有用信号，这样就能得到一个只有正常噪底的信道，从而可以同射频干扰信号隔离开。不利的方面就是会给所在小区内的用户的业务带来影响。

非信号渐弱方法：有时，射频干扰信号仅仅出现几秒钟甚至更短的时间，而受干扰的信道通常位于中心城区、金融中心等热点地区。对于这种情况，在白天关闭一段时间的基站信号将会造成巨大影响。比较合适的方法为，在影响相对较小的深夜时段关闭信号，然后在白天分析测量结果。

用PR100查找移动通信干扰

上行链路射频干扰探测：在探测射频干扰之前首先确保不存在任何基站硬件告警，如功率放大器（VSWR问题）、TMA、双工器、合路器及微波、光纤或DSL链路等。如果有GPS模块的话，也需要对其进行检查，因为不稳定的时钟参考会导致错误的基站发射和接收的中心频率。

从无线网管理系统可查询到由于掉话、阻塞或切换失败而触发计数器的受干扰信道列表。

查找射频干扰：连接感兴趣频率范围的全向天线，在全景扫描中设置开始频率，停止频率和100kHz的RBW，进行全景扫描，并可以采用双频谱显示对信号进行分析。（如图1、图2所示）

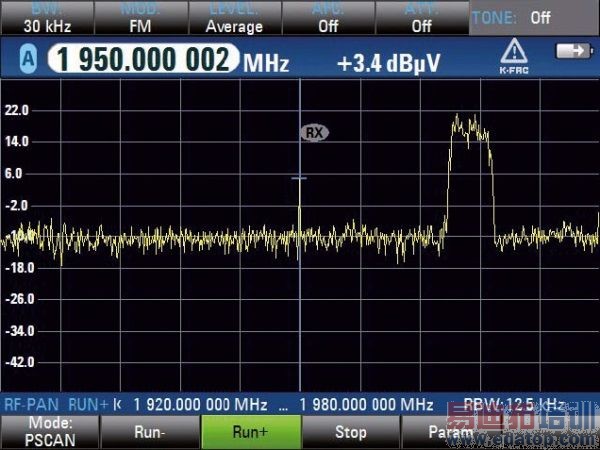

图1 ：PSCAN扫描上行链路，UMTS电话占用3.84MHz带宽，中心频率（1.95GHz）显示窄带射频干扰

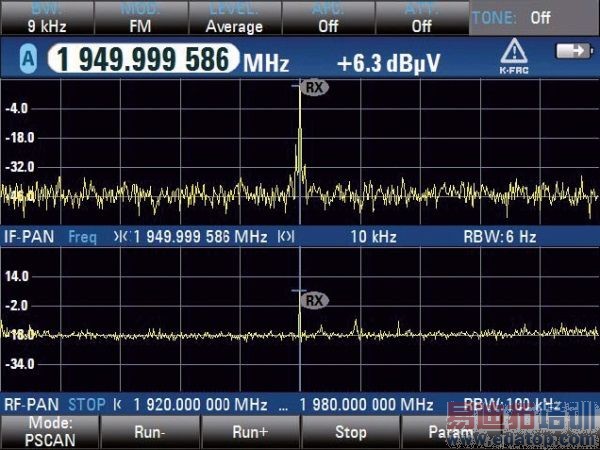

图2：PSCAN停止后显示双频谱，在上方的中频频谱更好地显示干扰信号

定位射频干扰信号的方向：连接方向性天线HE300到PR100上，打开音频单音功能；顺时针或者逆时针移动天线，单音的啸叫声越大，信号强度越大，当单音啸叫声最大时，信号的方向就可以定位出来。（如图3、图4所示）

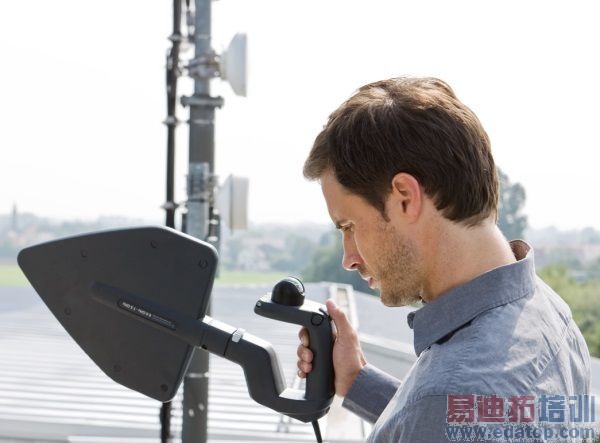

图3：方向性天线R&S HE300连接500 MHz到7.5 GHz对数周期模块

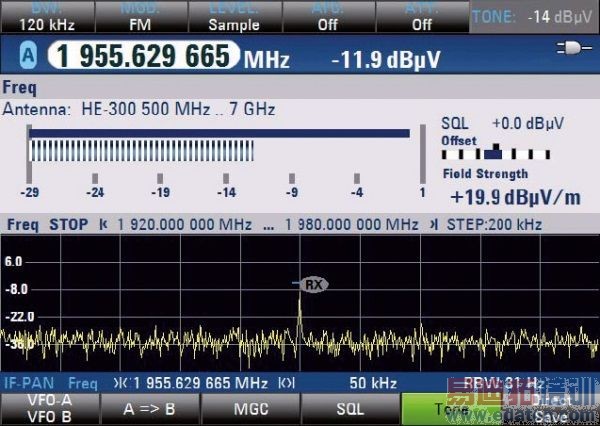

图4：测量中心频率的信号电平，通过单音体现
