用触发和同步数字化仪来采集正确的数据

触发逻辑

图3所示例子显示了在遇到多个触发源时可用触发逻辑的一个用途。与(AND)逻辑和或(OR)逻辑都是支持的。或功能的输入包括任何通道、外部触发输入、软件触发以及强制触发功能。逻辑或功能允许其中任何一个触发源触发数字化仪。与逻辑功能的输入包括所有通道、外部触发输入和使能触发功能。与功能要求所有选择的触发输入同时有效才能启动触发器。记住，选通触发模式(高电平和低电平)提供了输入逻辑的逻辑取反功能，因此你可以创建与非(NAND)和或非(NOR)条件。

图4显示了一个使用或触发逻辑的无线定位应用例子。每个输入通道连接到一个传感器。到源的方向取决于每个传感器所发脉冲的到达时间。

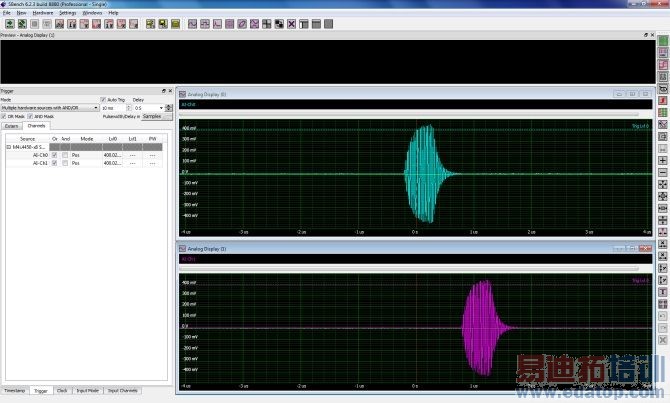

图4：你可以使用或触发逻辑对最早发生射频脉冲的通道进行触发。

源的位置确定了哪个通道先看到它。或触发逻辑允许最先产生脉冲的通道触发数字化仪，从而保证两个传感器输出都被采集到。

其它触发相关功能

还有其它两种触发功能值得一提。第一个是触发延时，即图2所示触发框图的最后一个单元。这个功能使用计数器，可以让你将触发事件往后延迟指定的采样数。如果延时从默认(0)值发生了改变，那么水平轴上的触发点将从0改变到输入的延时值。

第二个功能是外部触发输出和触发状态线。这些功能在同步多台仪器时很有用。触发输出、装载和运行状态可以通过多用途I/O通道获得，如图2所示。

第四页：同步多台数字化仪
